Теплообменники пластинчатые аммиачные (ТПА) предназначены для работы в составе аммиачных холодильных установок в качестве испарителей, конденсаторов аммиака, утилизаторов тепла перегретых паров аммиака, теплообменников для переохлаждения жидкого аммиака, охлаждения масел и других жидкостей.
В настоящее время многие предприятия при реконструкции систем хладоснабжения заменяют кожухотрубные, трубчатые и панельные теплообменники на пластинчатые аппараты, так как последние обладают рядом существенных преимуществ: высокие коэффициенты теплопередачи, простота конструкции, позволяющая без специального оборудования производить профилактические и ремонтные работы, очистку поверхности пластин от загрязнений и отложений специалистами предприятия, эксплуатирующего аппараты, меньшие габаритные размеры, масса и аммиакоёмкость.
При использовании ТПА в качестве испарителей эффективно реализуются преимущества аппаратов закрытого типа: снижается расход электроэнергии, замедляются процессы коррозии (в связи с отсутствием аэрации хладоносителей) и теплопритоки в систему через наружную поверхность аппарата; отсутствуют мешалки для циркуляции хладоносителя; отсутствуют утечки хладоносителя через сальниковые уплотнения мешалки и выводов секций к масляному коллектору; аппарат может быть установлен на любой высоте независимо от положения охлаждающих приборов; отсутствует опасность перелива хладоносителя при остановке циркуляционных насосов.
Благодаря высокой степени турбулентности потока в каналах пластинчатого теплообменника происходит самоочищение поверхностей, что способствует более длительным срокам эксплуатации. Пластинчатые теплообменники обладают высокой гибкостью , то есть способностью набора требуемого числа пластин (кассет) для создания оптимального размера поверхности теплообмена. Поэтому не создаётся типоразмерный ряд испарителей, как это имеет место для других типов теплообменников, а для каждого конкретного случая рассчитывается и подбирается оптимальная поверхность, обоснованная технико-экономическим расчетом.

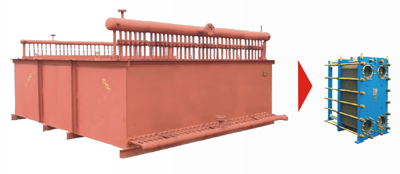

Например, в качестве альтернативной замены испарителя панельного ИП-320 мы рекомендуем пластинчатый теплообменник ТПА-59-180-1-3-1,6. При производственных характеристиках, аналогичных ИП-320, аммиакоёмкость пластинчатого испарителя меньше в 9 раз, а производственная площадь, занимаемая ТПА – меньше в 16 раз.
| ИП-320 | ТПА-59-180 | |
|---|---|---|
| Тепловая нагрузка, кВт | 1200 - 2000 | |
| Площадь поверхности теплообмена, м2 | 320 | 105 |
| Объём аммиачной полости, | 1,1 | 0,12 |
| Объём полости теплоносителя, | 15,9 | 1,2 |
| Длина x ширина x высота, м | 6,83 x 3,17 x 2,3 | 1,55 x 0,87 x 1,57 |
| Производственная площадь, м2 | 21,7 | 1,35 |
| Масса, кг | 7195 | 2050 |
ОАО «Орёлхолодмаш» производит пластинчатые теплообменники с 2003 г., используя комплектующие как импортного, так и собственного производства, и имеет большой опыт по расчёту и подбору данного вида оборудования.
В период 2003 - 2007 г.г. осуществлялись поставки ТПА на предприятия России, Белоруссии и Казахстана, в том числе: ОАО «Суджанский маслосыродельный комбинат», филиалы ОАО «ВАМИН Татарстан» («Казанский молочный комбинат», «Балтасинский маслодельно-молочный комбинат», «Мамадышский сыродельно-маслодельный комбинат»), ЗАО «Ставропольский бройлер», ОАО «Ставропольский пивоваренный завод», ОАО «Гомельский мясокомбинат», ОАО «Калужский хладокомбинат» и другие предприятия.
