Использование пластинчатых теплообменников в качестве конденсаторов.

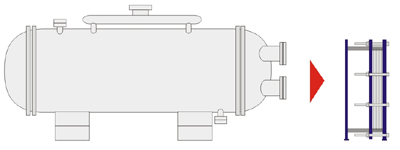

При замене кожухотрубных конденсаторов на пластинчатые аммиачные заказчик использует следующие преимущества пластинчатых теплообменников:
- Высокая ремонтопригодность аппарата (аппарат разбирается в габаритах рамы пластинчатого теплообменника, удобство разборки-сборки аппарата, не требуется демонтаж подводящих трубопроводов);
- Значительно меньшие габаритные размеры и вес (компактность ТПА-конденсатора обуславливается более высокими коэффициентами теплопередачи (в 4 – 5 раз по сравнению с кожухотрубными аппаратами) и особенностью конструкции пластинчатых теплообменников);
- Гибкость конструкции пластинчатого теплообменника – можно изменить площадь поверхности теплообмена путём добавления либо удаления кассет в ТПА;
- Благодаря высокой степени турбулентности потока в каналах пластинчатого теплообменника происходит самоочищение поверхностей, что способствует снижению трудоемкости при эксплуатации аппаратов.
Например, в качестве альтернативной замены кожухотрубного конденсатора КТГ-250 мы рекомендуем пластинчатый теплообменник ТПА-59-104-1-3-2,1. При аналогичных характеристиках производственная площадь, занимаемая ТПА, меньше в 9 раз.
| КТГ-250 | ТПА-59-104 | |
|---|---|---|
| Тепловая нагрузка, кВт | 1550 | |
| Площадь поверхности теплообмена, м2 | 269 | 60 |
| Длина x ширина x высота, м | 5,85 x 1,52 x 1,94 | 1,14 x 0,87 x 1,6 |
| Производственная площадь, м2 | 9 | 1 |
| Масса, кг | 6864 | 1281 |
Для расчёта конденсатора пластинчатого аммиачного заполните, пожалуйста, опросный лист.
