Испарители панельные типа ИП предназначены для работы в составе аммиачных холодильных установок (АХУ). Испарители служат для охлаждения жидких хладоносителей (вода, растворы).
Испарители панельные типа ИП предназначены для работы в составе аммиачных холодильных установок (АХУ). Испарители служат для охлаждения жидких хладоносителей (вода, растворы).
Секции испарителя панельного состоят из штампованных панелей. Каждая панель теплообменная представляет собой два штампованных листа толщиной 2,5 мм, сваренных между cобой роликовой сваркой. В результате формируются выпукло-вогнутые поверхности требуемой конфигурации панели образующие полости в виде каналов, обеспечивающих высокую турбулентность потока хладагента, что приводит к высоким коэффициентам теплопередачи через поверхность теплообмена.
Именно такая конструкция панели признана наиболее эффективной и характеризуется значительным снижением аммиакоемкости по сравнению с аналогичными конструкциями панелей, основанных на соединении стальных труб, приваренными стальными листами.

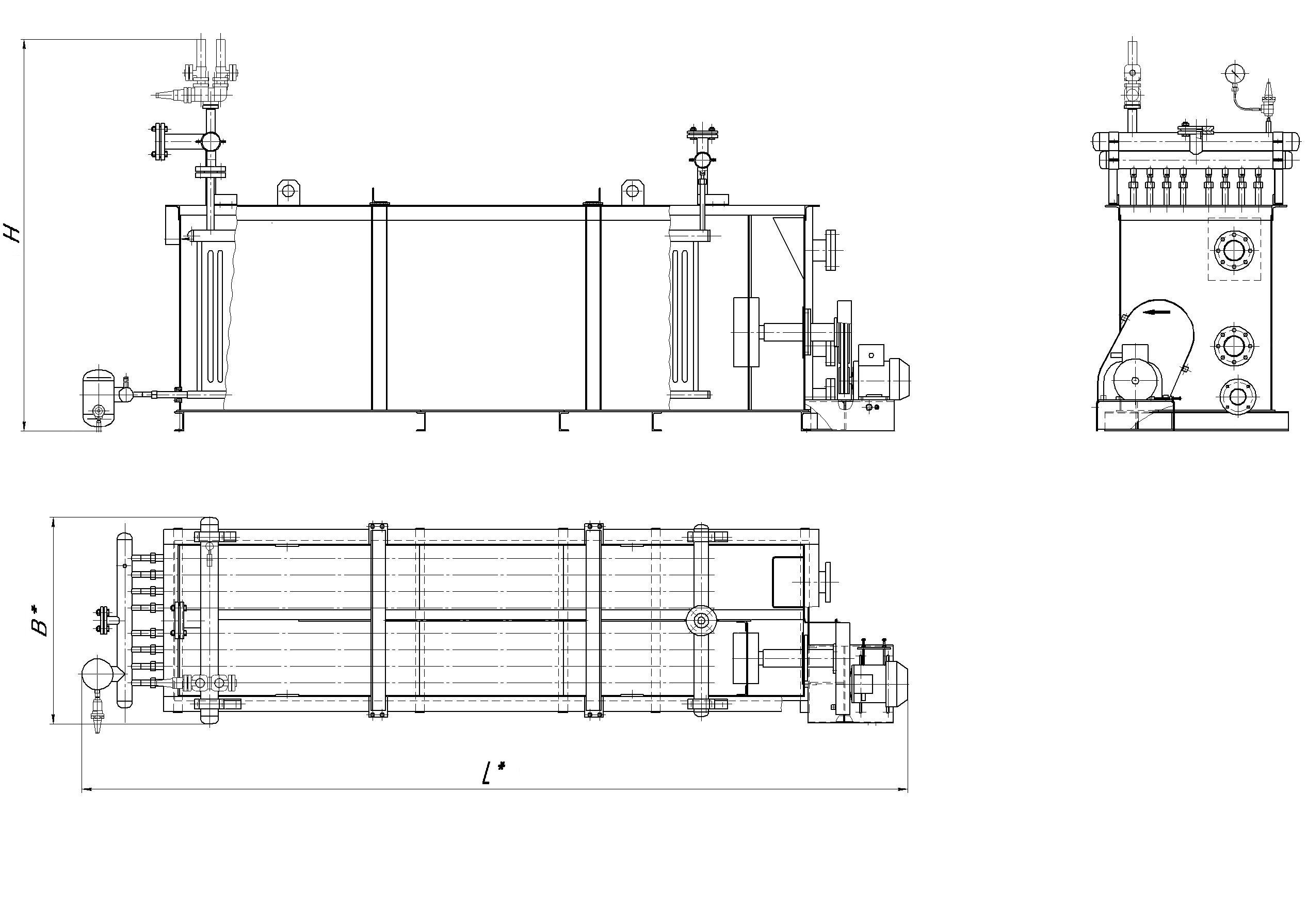

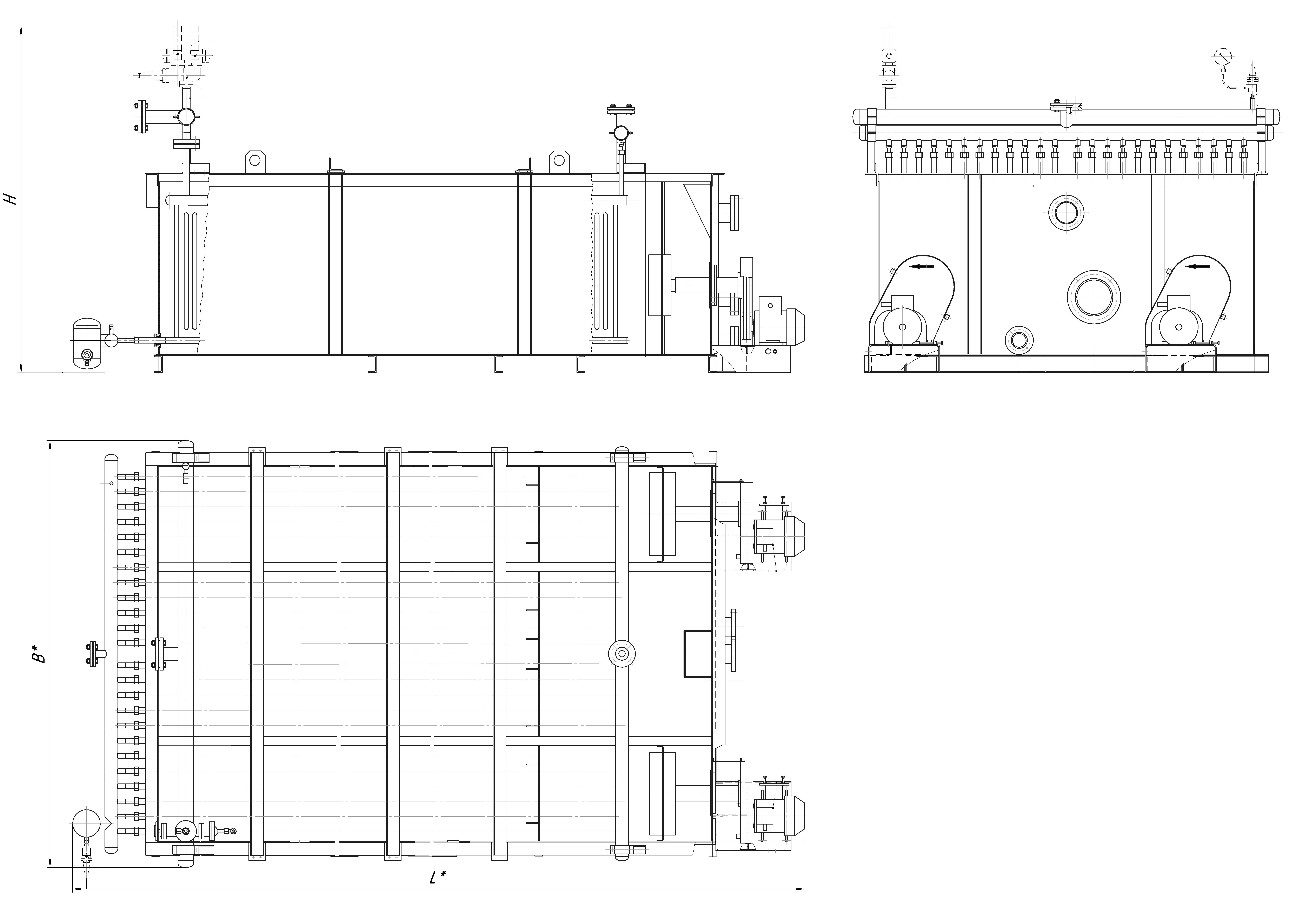

| Наименование | Площадь поверхности теплообмена | Количество секций | Ёмкость | Мощность, потребляемая мешалкой | Размеры | Масса | |||
|---|---|---|---|---|---|---|---|---|---|
| параметров | секций | бака | L | B | H | ||||
| маркировка | м2 | шт | м3 | м3 | кВт | мм | мм | мм | кг |
| ИП-30 | 30 | 6 | 0,105 | 1,805 | 0,8 | 4280 | 816 | 2236 | 1225 |
| ИП-40 | 40 | 8 | 0,14 | 2,306 | 0,8 | 4280 | 1060 | 2276 | 1465 |
| ИП-60 | 60 | 12 | 0,21 | 3,308 | 1,2 | 4280 | 1400 | 2276 | 1920 |
| ИП-90 | 90 | 18 | 0,315 | 4,811 | 1,2 | 4280 | 1910 | 2276 | 2620 |
| ИП-120 | 120 | 12 | 0,41 | 6,88 | 1,5 | 6830 | 1400 | 2276 | 3265 |
| ИП-180 | 180 | 18 | 0,615 | 8,548 | 1,5 | 6830 | 1910 | 2276 | 4465 |
| ИП-240 | 240 | 24 | 0,82 | 11,488 | 1,5x2 | 6830 | 2493 | 2306 | 5655 |
| ИП-320 | 320 | 32 | 1,095 | 15,847 | 1,5x2 | 6830 | 3173 | 2306 | 7195 |
