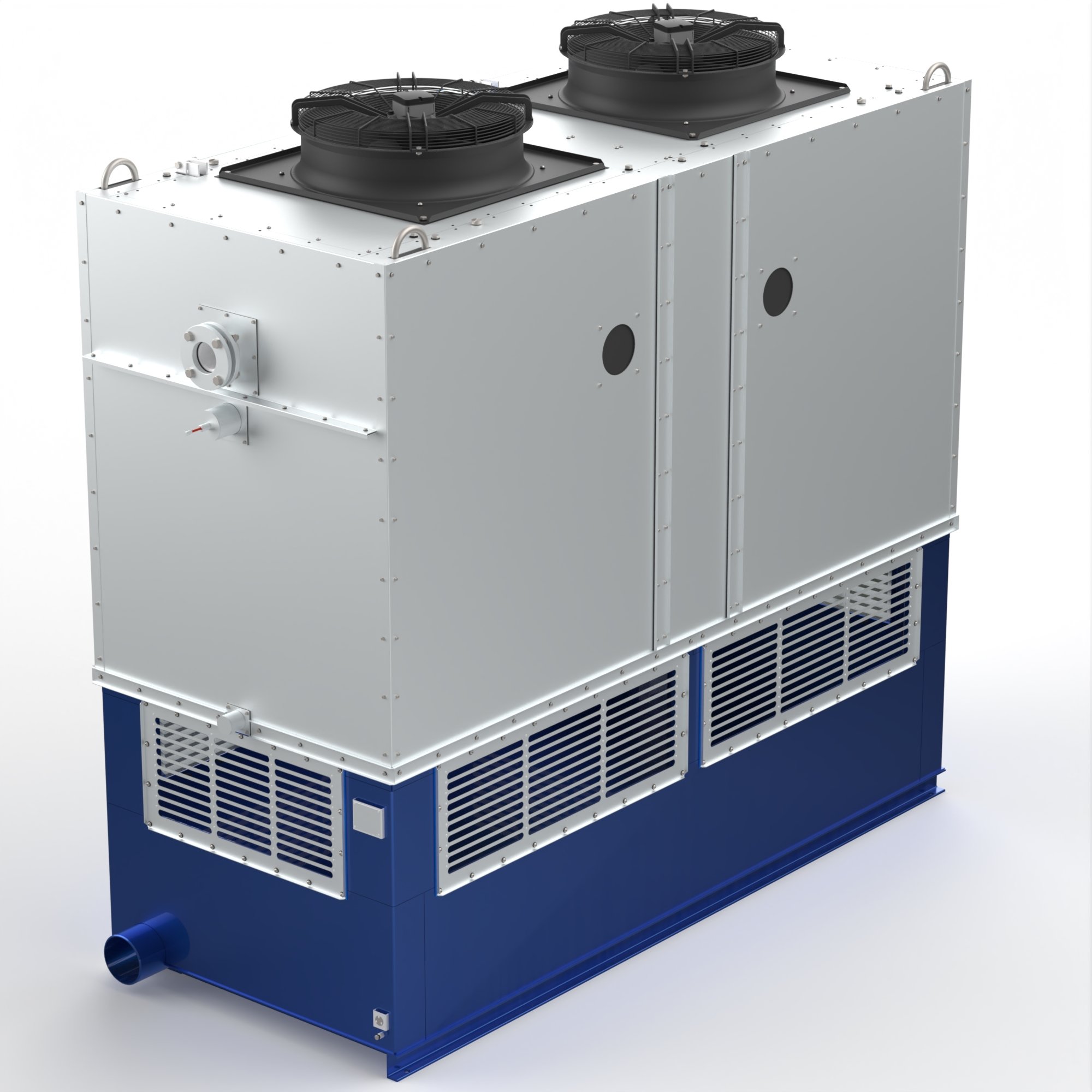

Конденсатор испарительный ЕСА-Тор-450

Теплообменный блок конденсатора испарительного ЕСА-Тор изготавливается из нержавеющей стали AISI 304, труба Ø20х1. Корпус изготавливается из углеродистой стали с антикорозийным покрытием, опцианально корпус может быть изготовлен из нержавеющей стали AISI 304. Система водораспределения выполенена из труб ПВХ и форсунок центробежного типа. Каплеловители изготовлены из ПНД и имеют секционную конструкцию.

*В режиме конденсации аммиака при tk = 35 ℃ и температуре воздуха по влажному термометру tвл =18 ℃

Конденсатор испарительный марки ЕСА-Тор предназначен для охлаждения и конденсации паров хладагента в холодильной установке.

Конденсатор применяется в составе холодильных установок на предприятиях по хранению и переработке пищевых продуктов, а также в других технологических процессах. Принцип действия конденсатора основан на передаче избыточного тепла от холодильного агента – аммиака, фреона, который необходимо охладить через теплообменник в окружающую среду посредством испарения воды, омывающей нержавеющие теплообменные секции, и воздушного потока.

Долговечный теплообменник

Теплообменный блок испарительного конденсатора ЕСА-Тор изготовлен из нержавеющей стали AISI 304. Самый уязвимый узел аппарата получил максимальную степень защиты от коррозии. И как следствие более длинный жизненный цикл по сравнению с оцинкованным блоком.

Автономность

Накопительный бак оборотной воды входит в конструкцию аппарата. При этом оборудование спроектировано так, что ширина самых крупных аппаратов не превышает 2,5 м, а высота 2,7 м. Перевозка производится обычным грузовым автотранспортом без сопровождения.

Вентиляторы

Осевые вентиляторы со сбалансированным рабочим колесом, имеющие высокоэффективные лопатки с оптимальным аэродинамическим профилем формируют однородный поток воздуха через теплообменный блок. Степень защиты двигателей от влаги F 3-1. Вентиляторы работают в потоке горячего воздуха, что исключает возможность обледенения лопаток. Расходы на электроэнергию в процессе эксплуатации в разы меньше по сравнению с центробежными вентиляторами.

Система водораспределения

Усовершенствованная водораспределительная система изготовлена из труб ПВХ и форсунок центробежного типа. Выдвижные салазки обеспечивают свободный доступ к форсункам, Благодаря продуманной системе упрощения технического обслуживания снятие и установка форсунок производится без применения каких-либо инструментов.

Каплеуловитель

Изготовлен из ПНД, обеспечивающий минимальное пропускание воды при малом падении давления. Каплеуловитель имеет секционную конструкцию, что упрощает техническое обслуживание.

Корпус

Обшивка корпуса конденсатора изготавливается из листовой оцинкованной горячим способом стали, скреплена болтами и загерметизирована в стыках для обеспечения водонепроницаемости.

Масса

При оптимальных габаритных размерах аппарат имеет наименьшую массу в своем классе среди аналогичного оборудования, что позволяет снизить металлоемкость конденсаторной площадки и как следствие ее стоимость.

Опции:

• теплообменный блок испарительного конденсатора ЕСА-Тор может быть изготовлен из углеродистой стали. Защита от коррозии осуществлена методом горячего цинкования. Толщина фероцинкового сплава не менее 120 мкм;
• теплообменные блоки испарительных конденсаторов ОРЕЛХОЛОДМАШ цинкуются в сборе (видео по запросу), а не поэлементно, чем выгодно отличаются от других производителей. При этом сохраняется целостность покрытия на всей поверхности блока, обеспечивая надежную защиту от коррозии;
• комплектации индивидуальным насосом;
• ТЭН подогрева бака;
• обогрев диффузоров вентиляторов;
• соленоидный клапан на подпитку воды;
• соленоидный клапан на сброс воды;
• окраска облицовочных панелей порошковой краской.
