Теплообменная панель

Панели теплообменные широко используются в различных отраслях промышленности, где происходит конвективный теплообмен (теплоотдача), который представляет собой процесс передачи тепла от твердой поверхности к газу или жидкости, или наоборот.

В большинстве случаев, оборудование, изготовленное на основе теплообменных панелей используется для охлаждения или нагрева жидкости, охлаждения или нагрева воздуха, конденсации паров или испарения жидкостей, сублимационной сушки продуктов.

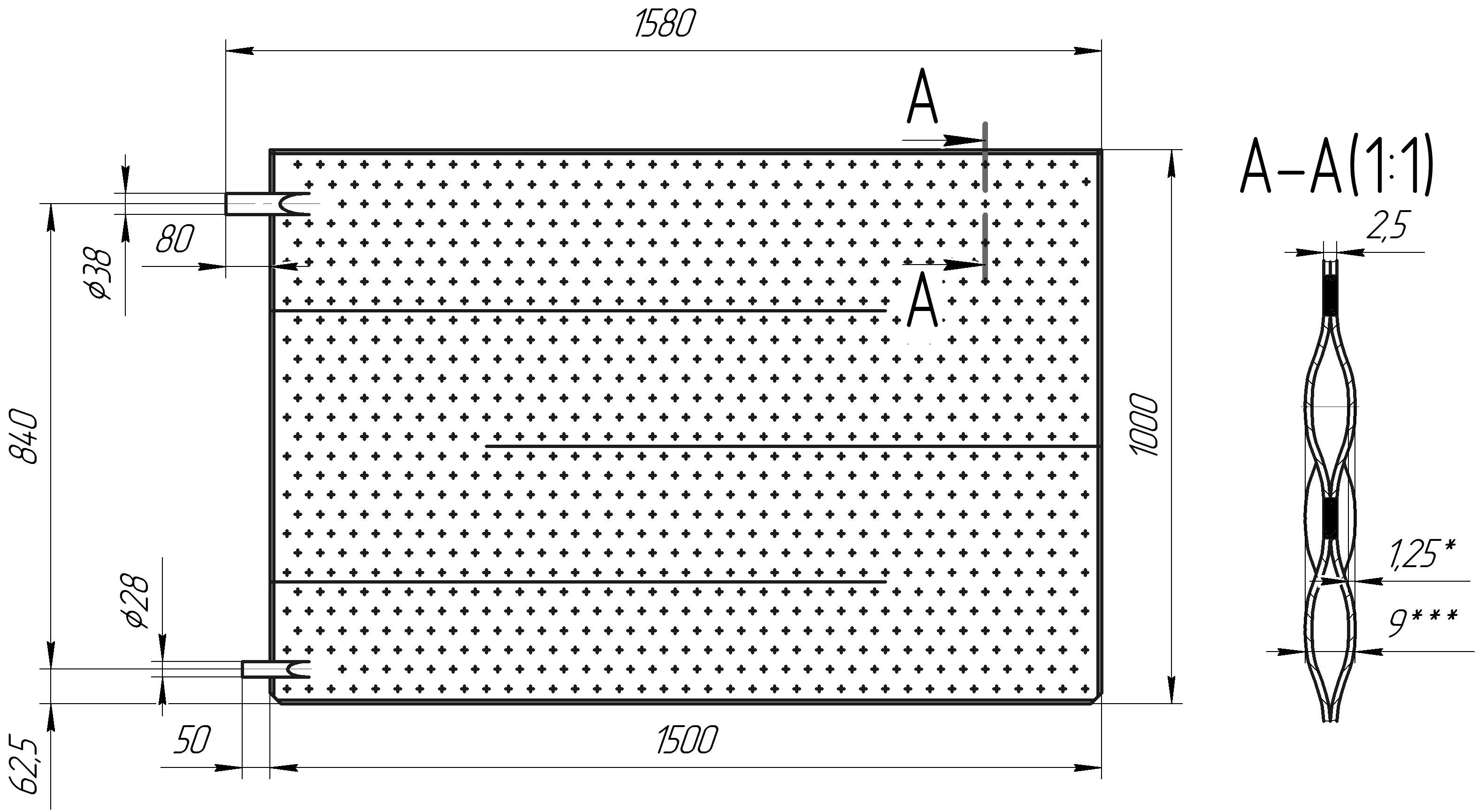

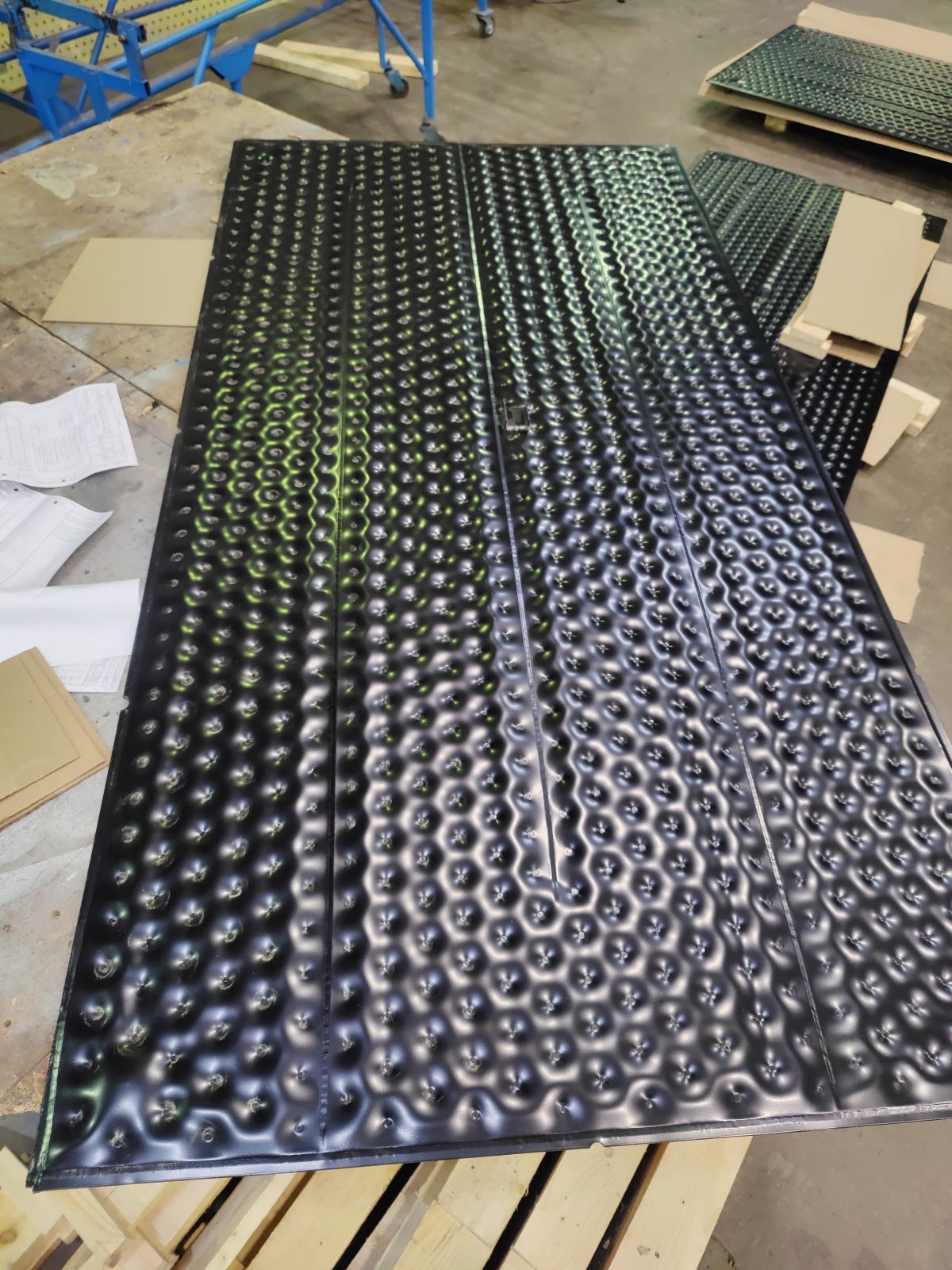

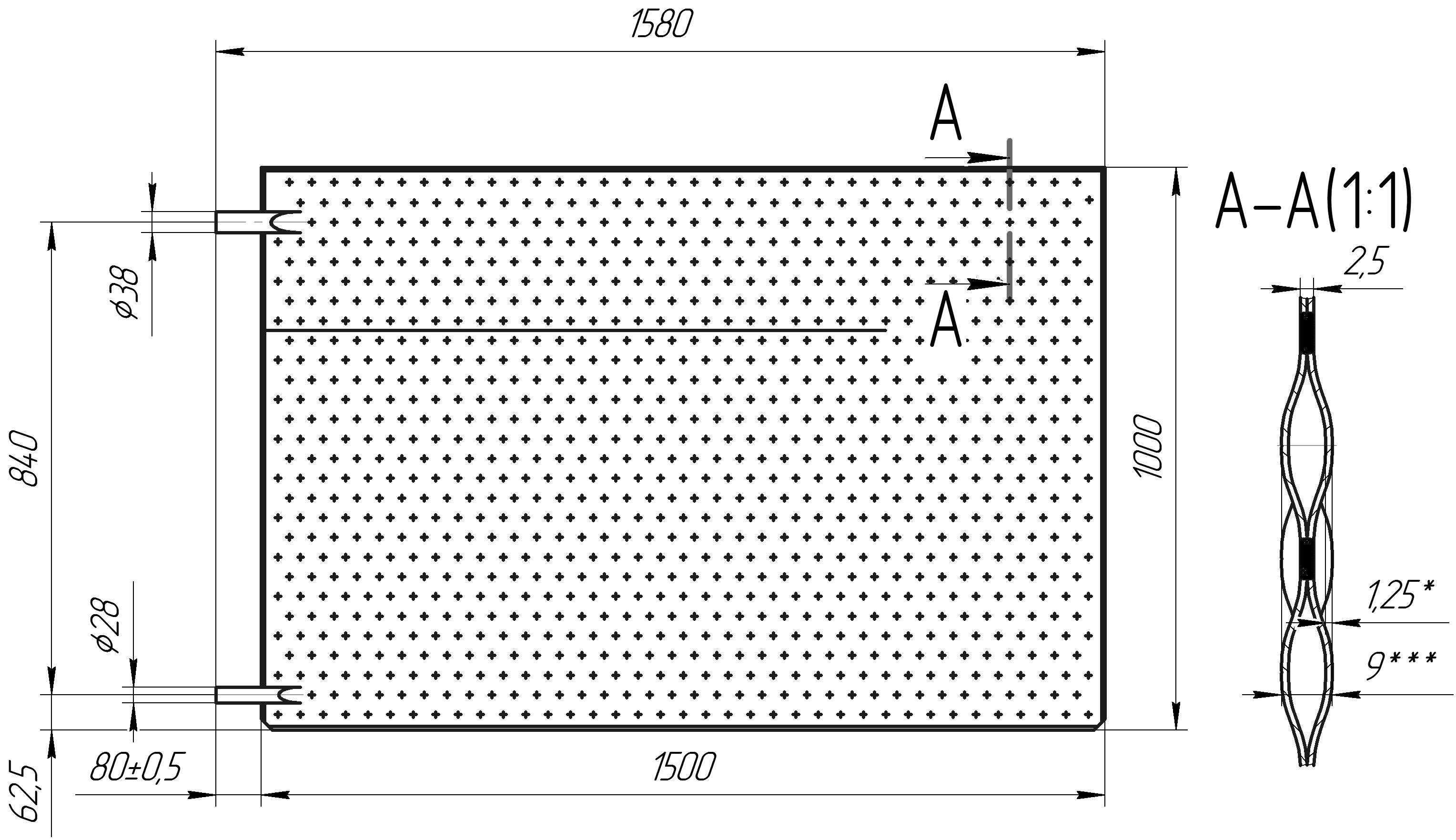

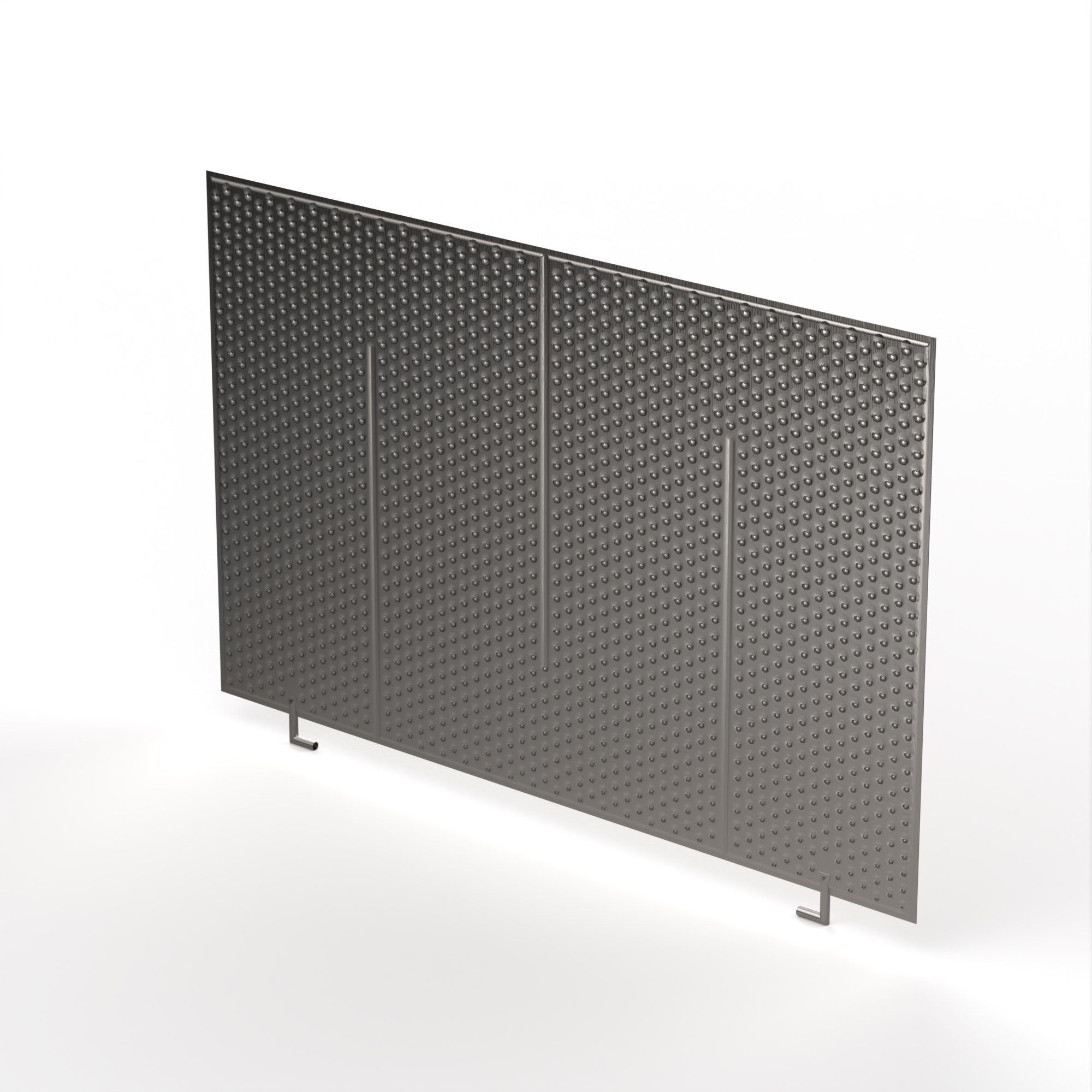

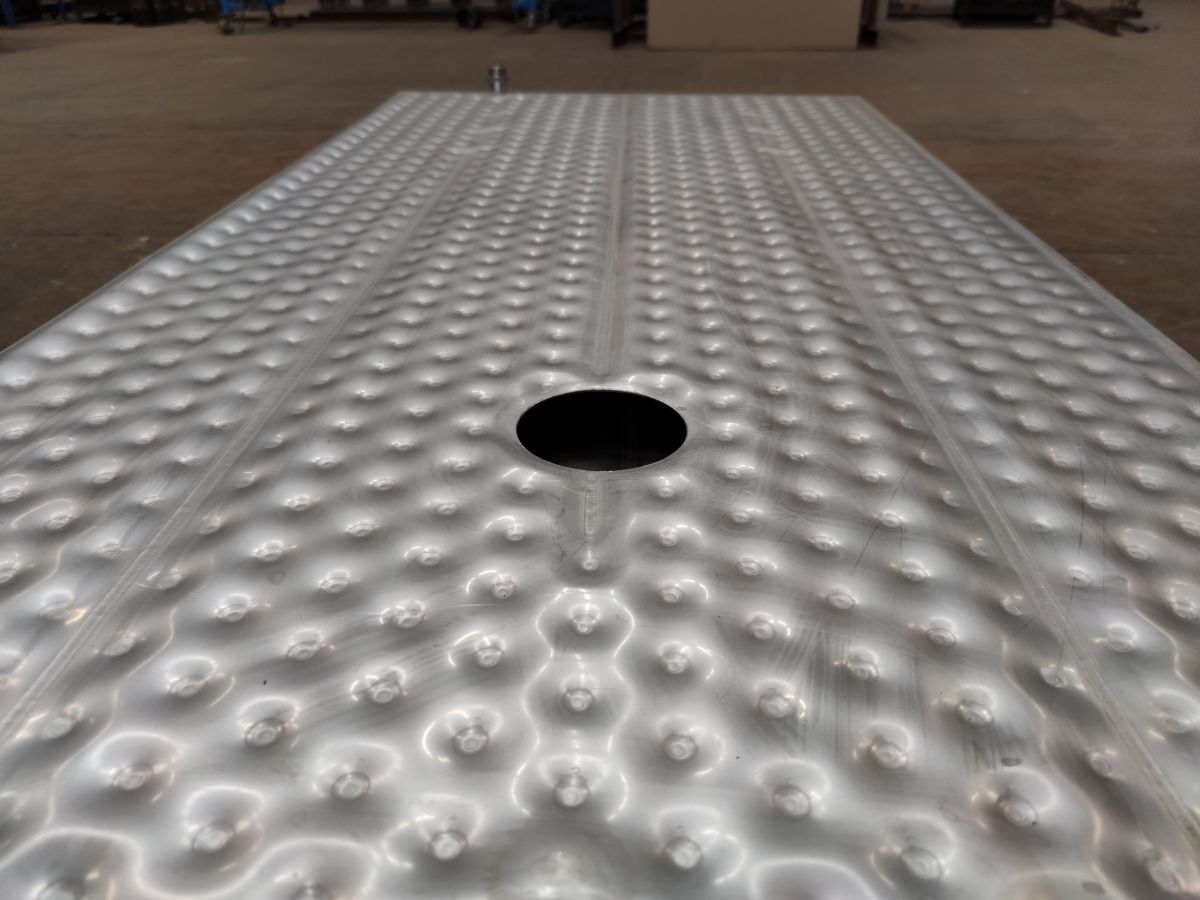

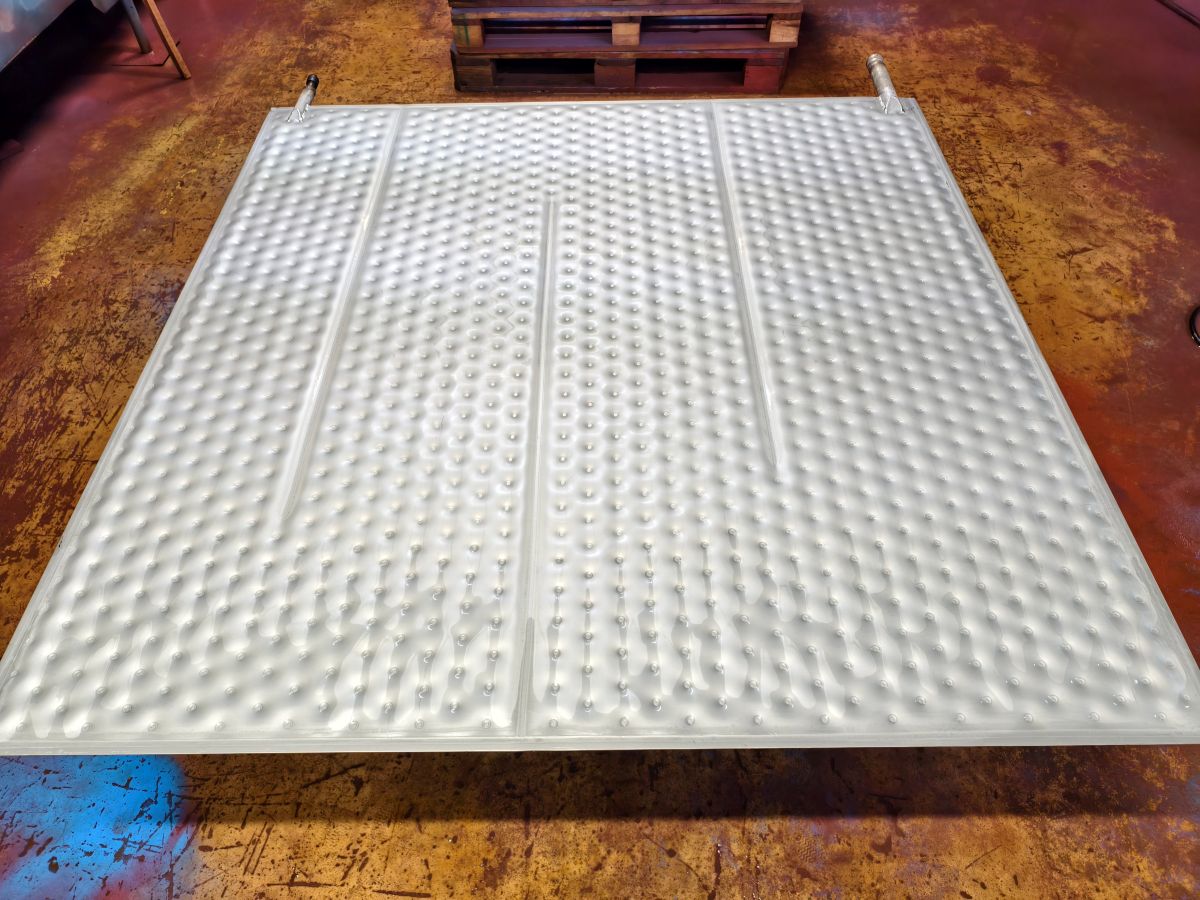

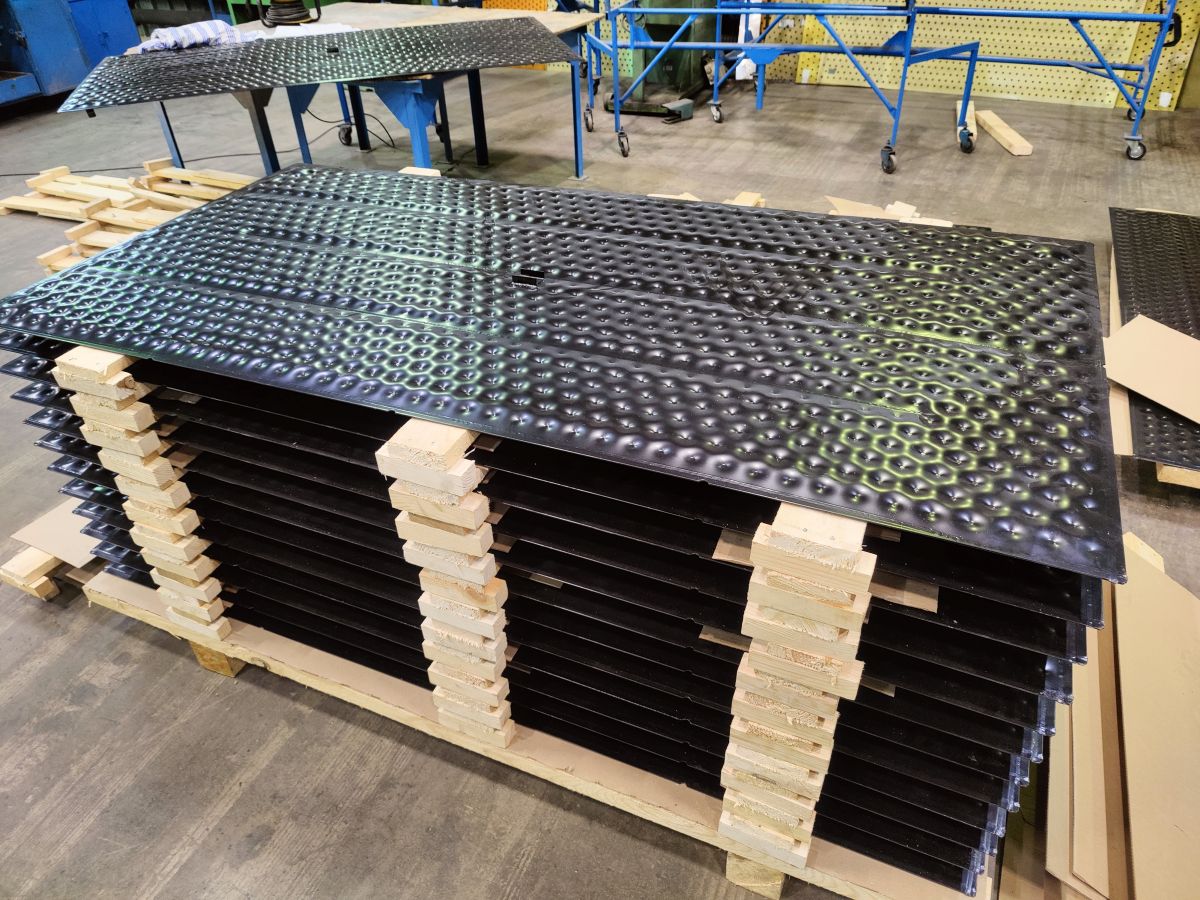

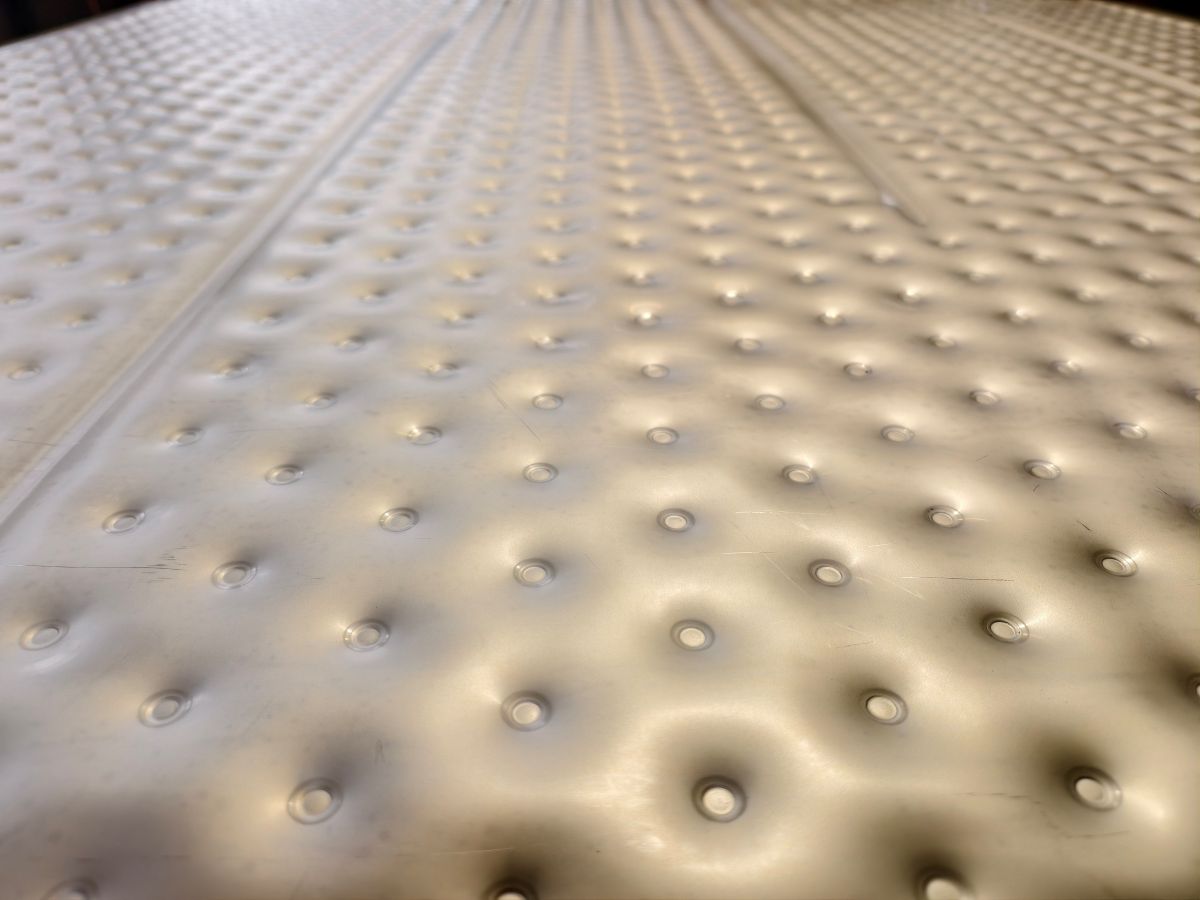

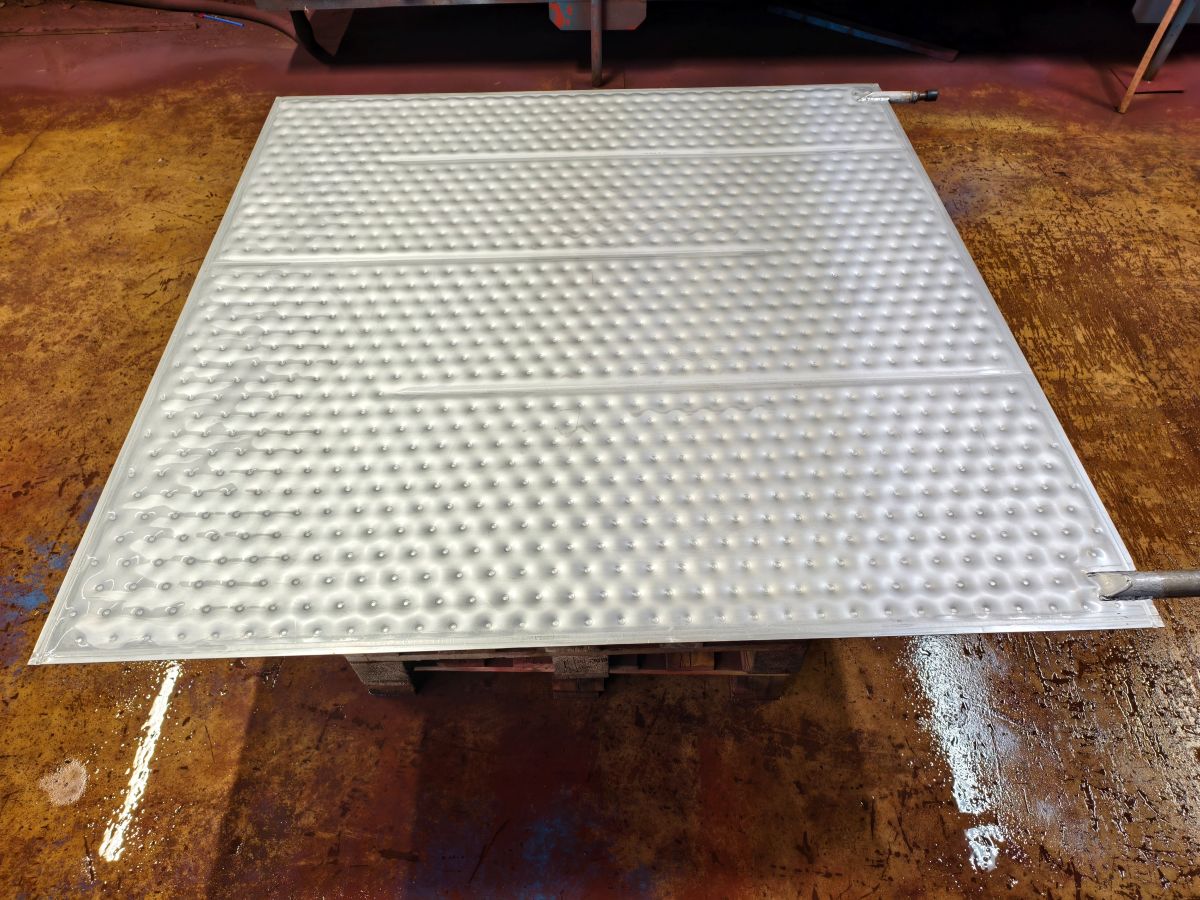

Панель теплообменная представляет собой, два листа нержавеющей стали сваренных между собой контактной сваркой сплошным швом. После выполнения сварочных операций избыточным давлением формируются выпукло-вогнутые поверхности требуемой конфигурации панели. В результате в панели теплообменной образуются полости в виде каналов, по которым проходит охлаждаемая или нагреваемая среда. Конструкция панели характеризуется малой емкостью, что позволяет значительно сократить затраты на хладагент или хладоноситель (телоноситель). Толщина панели теплообменной в поперечном сечении 9 мм. Площадь поверхности панели теплообмена варьируется от 0,5 до 9,0 м². Определенное количество точек сварки панели, обеспечивая высокую турбулентность потока при всегда высоком числе Рейнольдса, приводит к более высоким коэффициентам теплопередачи по сравнению с другими теплообменниками.

Панели теплообменные обладают высокой надежностью и великолепно зарекомендовали себя на различных предприятиях, в разных технологических цепочках.

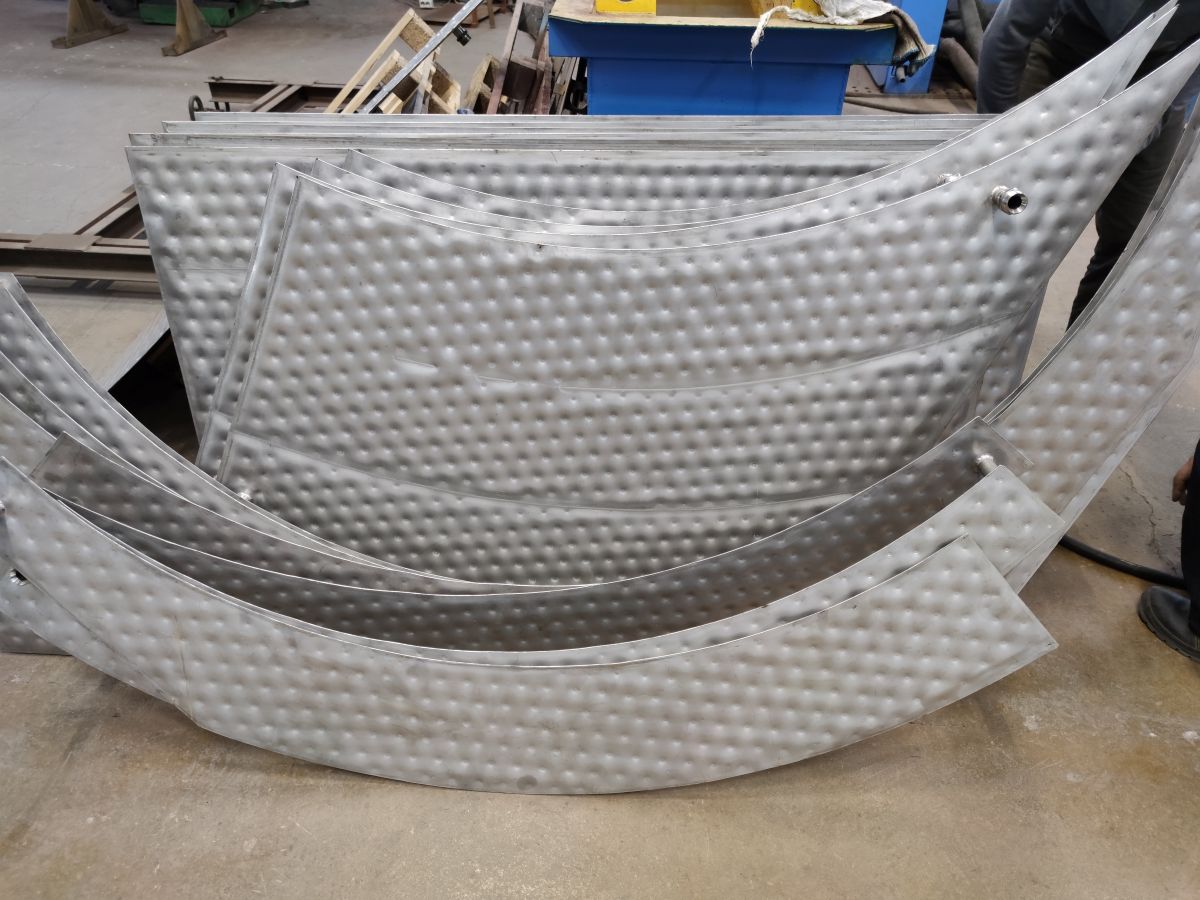

Панели теплообменные могут быть различной формы и конфигурации.

Максимальное рабочее давление внутри панели 1,6 Мпа

Расчетная температура от -40°C до +160°C
