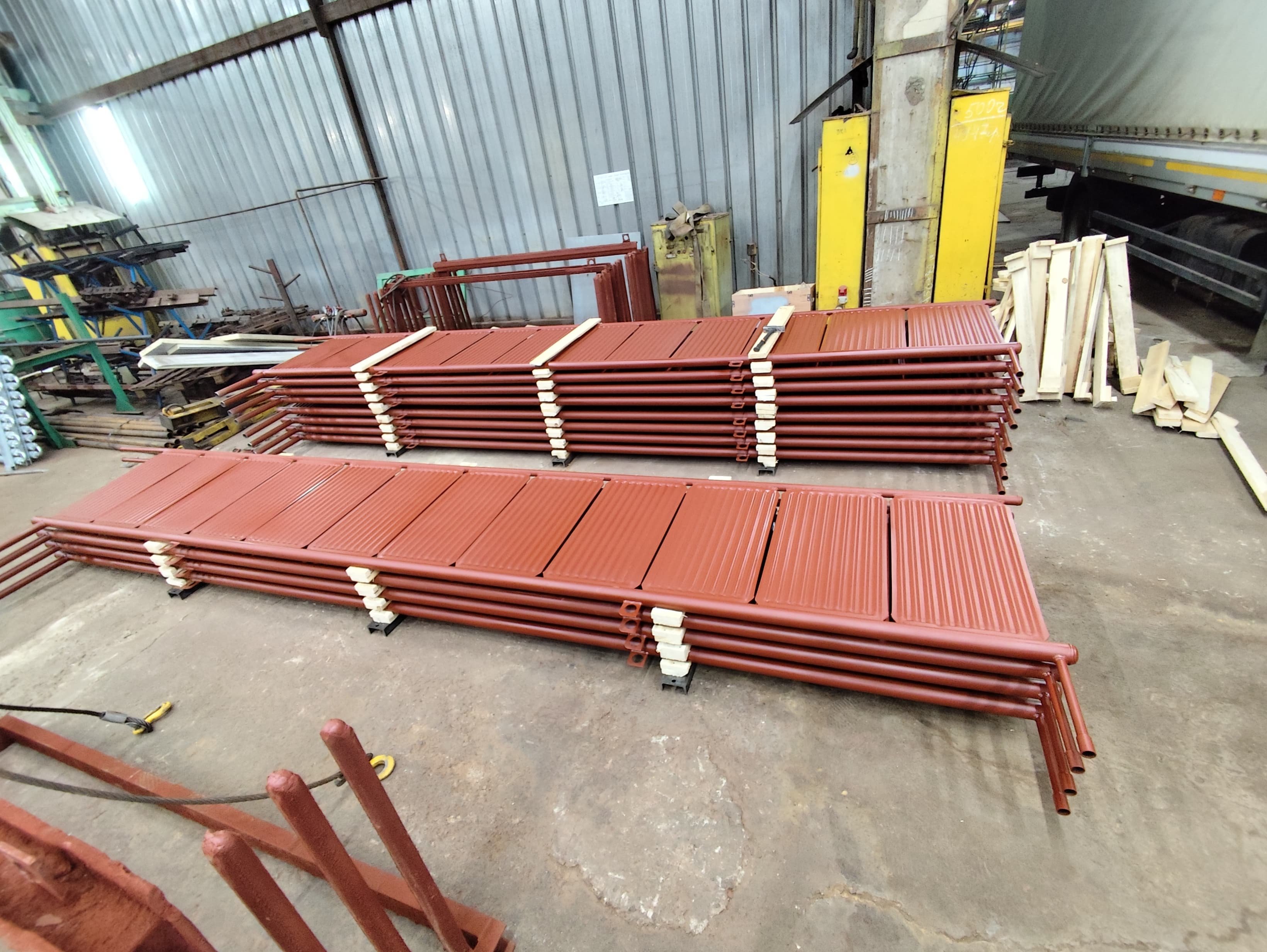

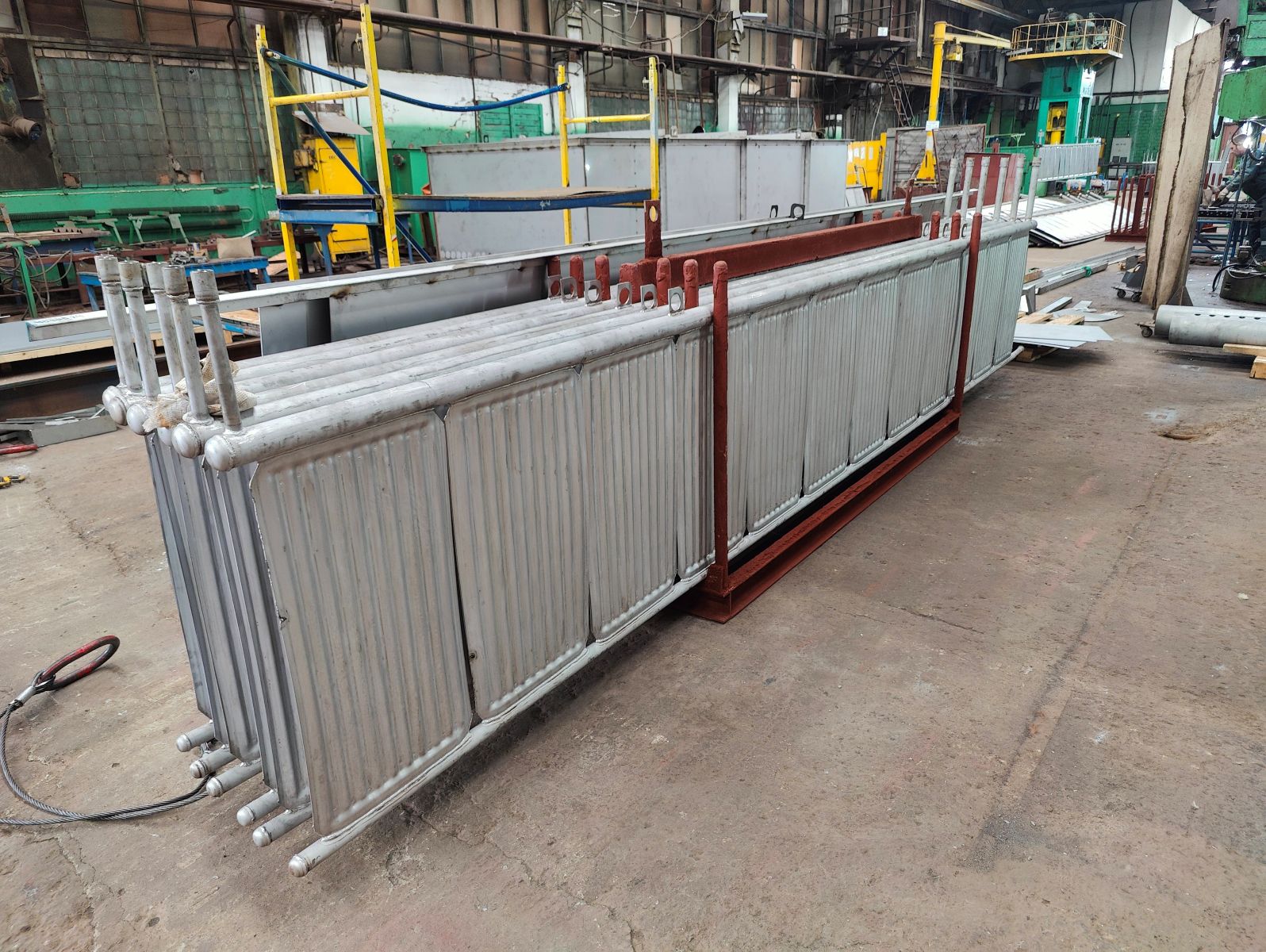

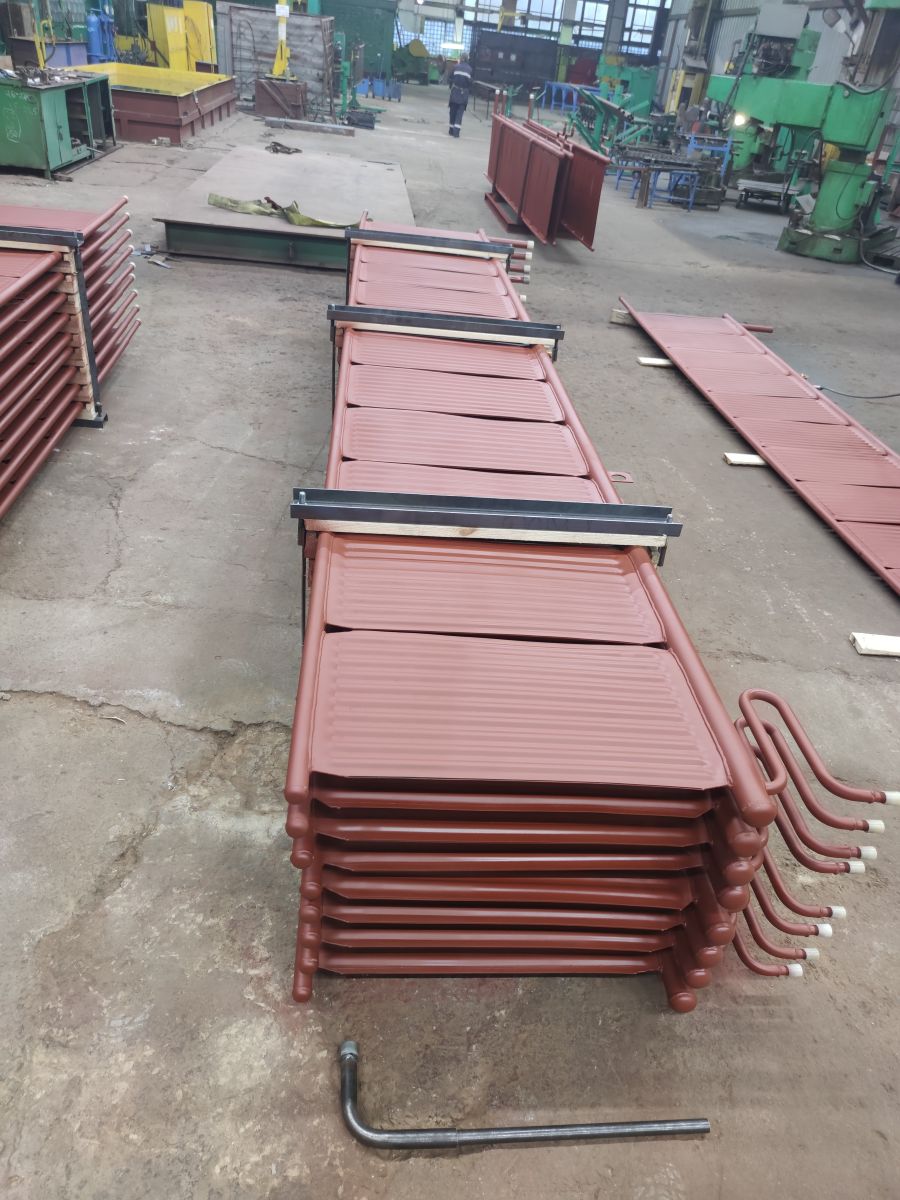

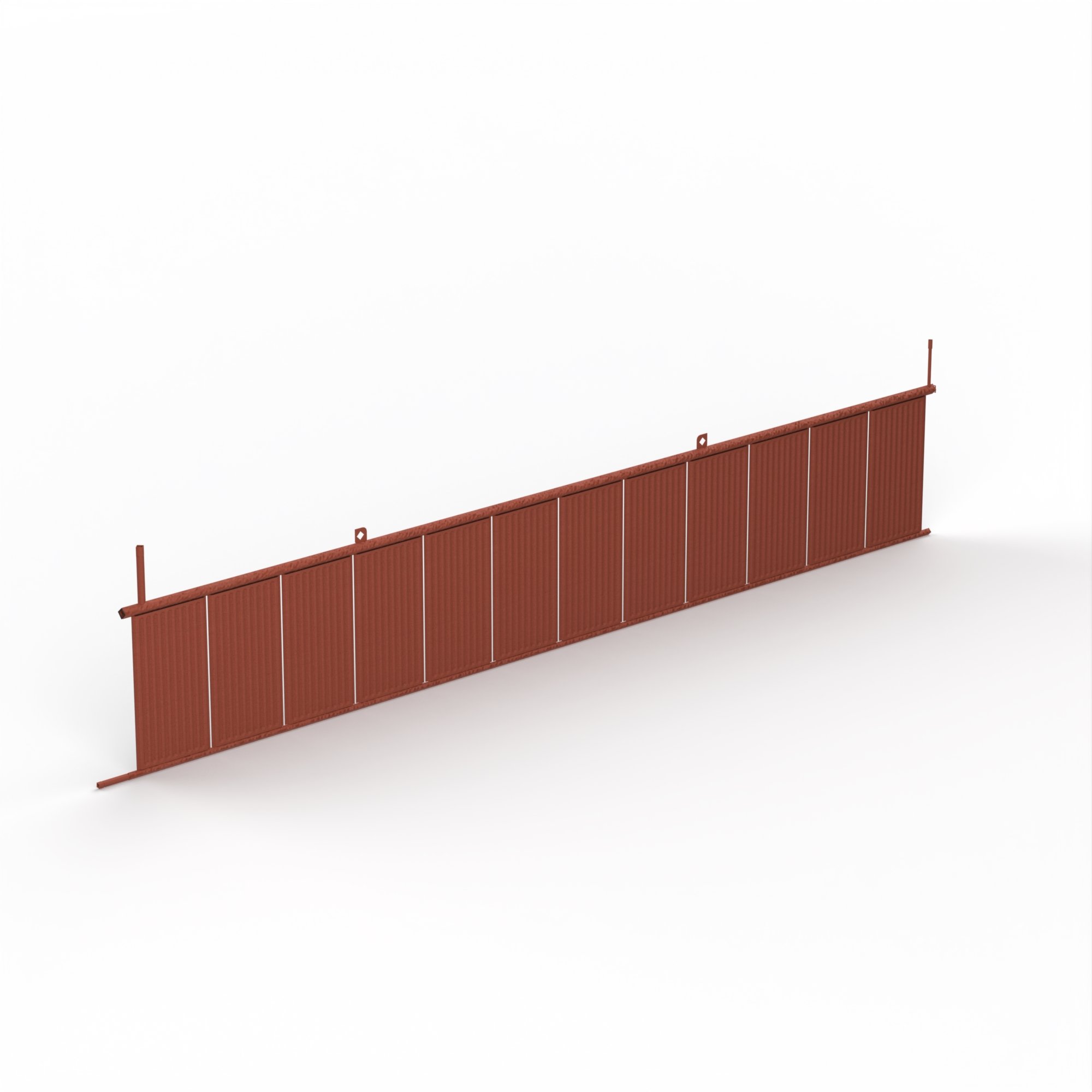

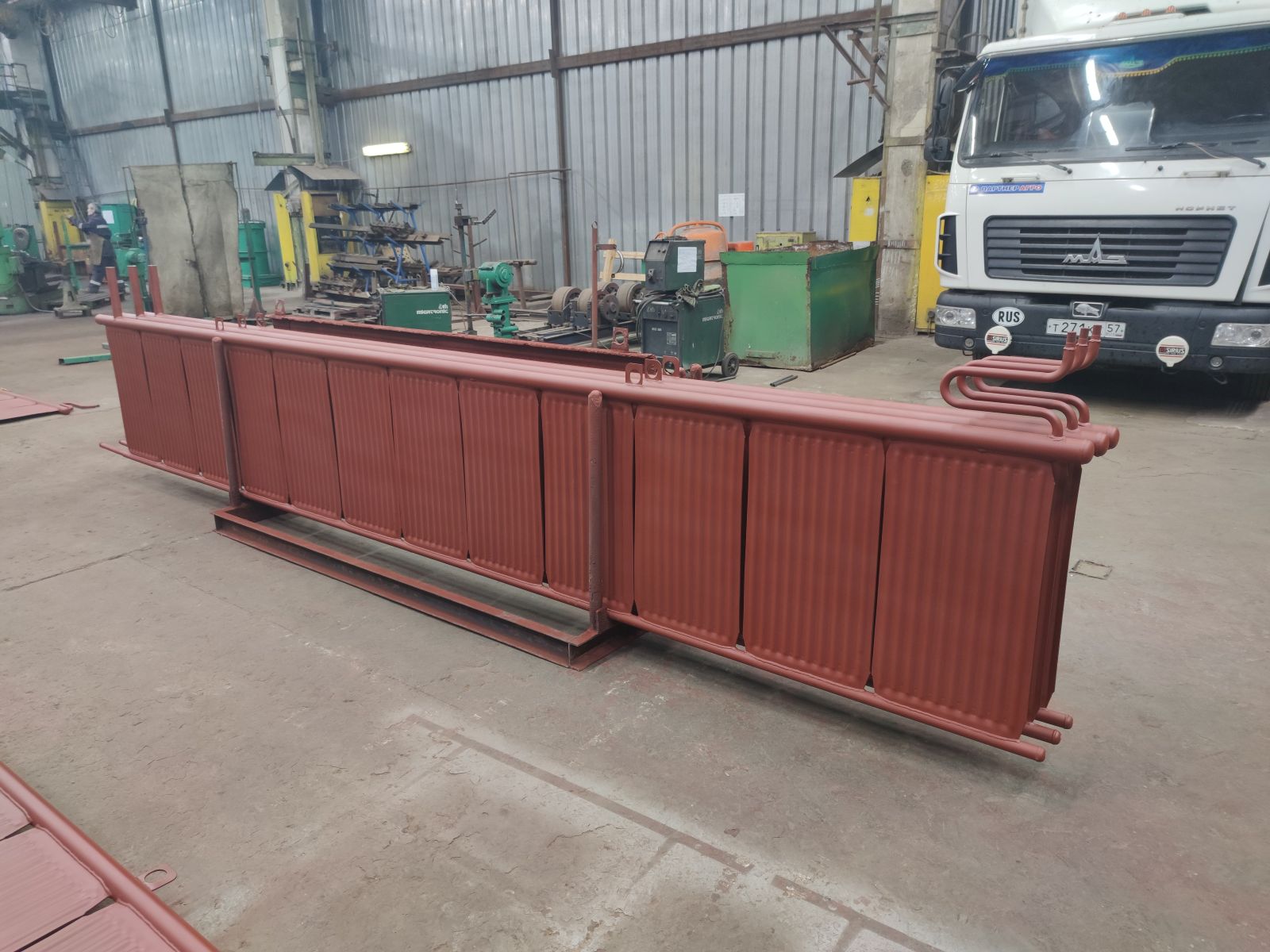

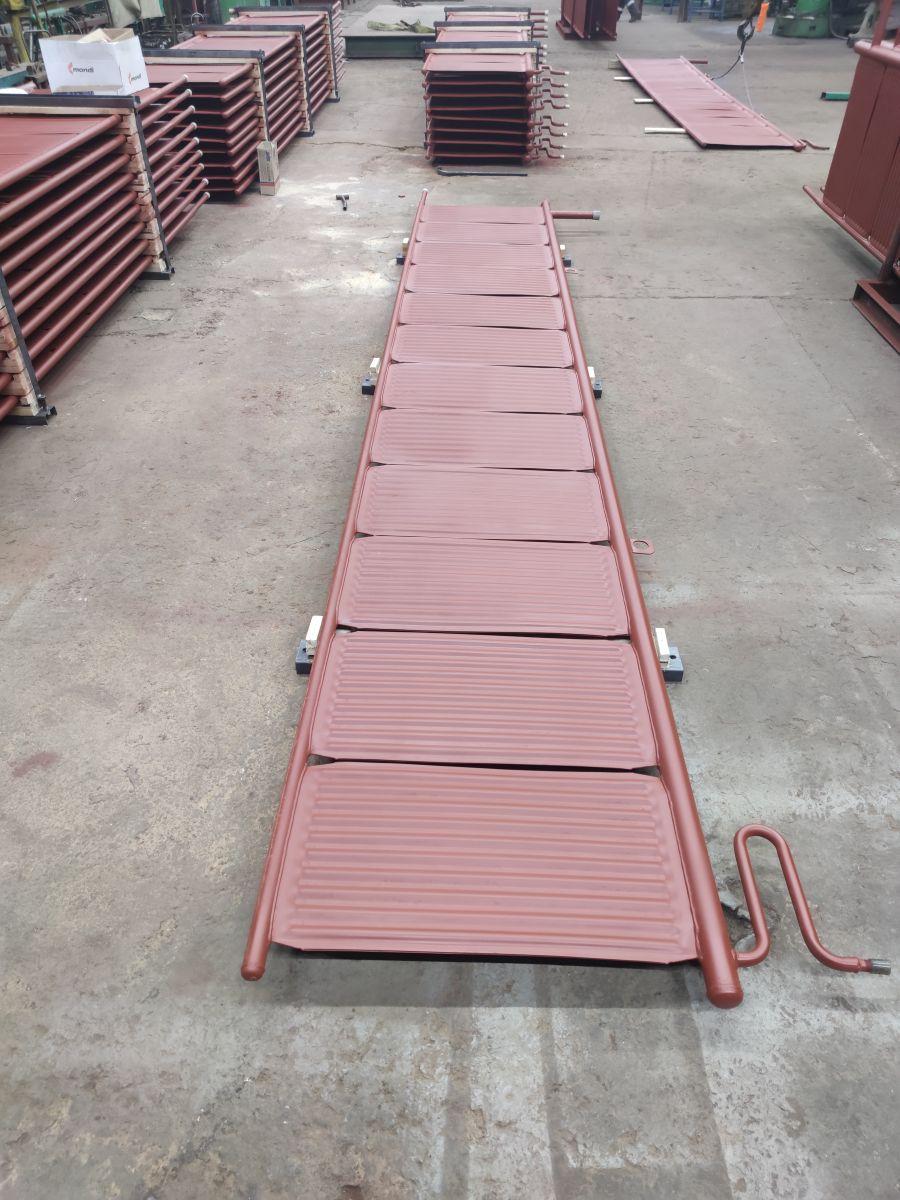

Секция испарителя панельного типа ИП
Характеристики
Покрытие
—
двухкомпонентная грунт-эмаль Грэмируст
Площадь поверхности теплообменна, м²
—
от 5,1 до 10,2
Давление испытаний, МПа
—
1,6
Материал изготавления
—
углеродистая сталь, нержавеющая сталь
Секция испарителя панельного типа ИП
#PROP_TITLE#
—
#PROP_VALUE#
- Материалы и полуфабрикаты, комплектующие изделия проходят входной контроль в соответствии с ГОСТ 24297.
- Резка листа и сортового проката производится на ножницах гильотинных, пресс-ножницах, штампах, абразивно-отрезных и фрезерно-отрезных станках, методом газовой резки на специальных машин.
- Изготовление панелей для секций начинается с вырубки заготовок из листа 2,0 мм, затем следует штамповка на прессе для формирования каналов под аммиак.
- Сварка панелей выполняется на машинах шовной и точечной контактной сварки в специальном кондукторе. Перед сваркой производится подготовка поверхностей деталей под сварку.
- Коллекторные трубы 57x3,5 и 38x3,0 нарезаются в размеры на абразивно-отрезном станке, сверлятся по кондуктору на радиально-сверлильном станке, зачищаются абразивными кругами.
- Сборка панельных секций производится на сборочно-сварочном стенде, обеспечивающем технологичность и точность присоединительных размеров. Сварка осуществляется методом полуавтоматической сварки проволокой СВ08Г2С в среде углекислого газа.
- Перед сваркой секций панели испытываются на прочность давлением 1,6МПа; после сварки панелей в секцию производится проверка секций на прочность и герметичность давлением соответственно 1,6 и 1,2 МПа под уровнем прозрачной воды.
- Окраска секций производится двухкомпонентной грунт-эмалью Грэмируст
| Применяется для аппаратов | Тип секции | Размеры | Масса | Площадь поверхности теплообмена | Ёмкость секции | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | l | l1 | l2 | |||||
| маркировка | мм | мм | мм | мм | мм | кг | м2 | м3 | |

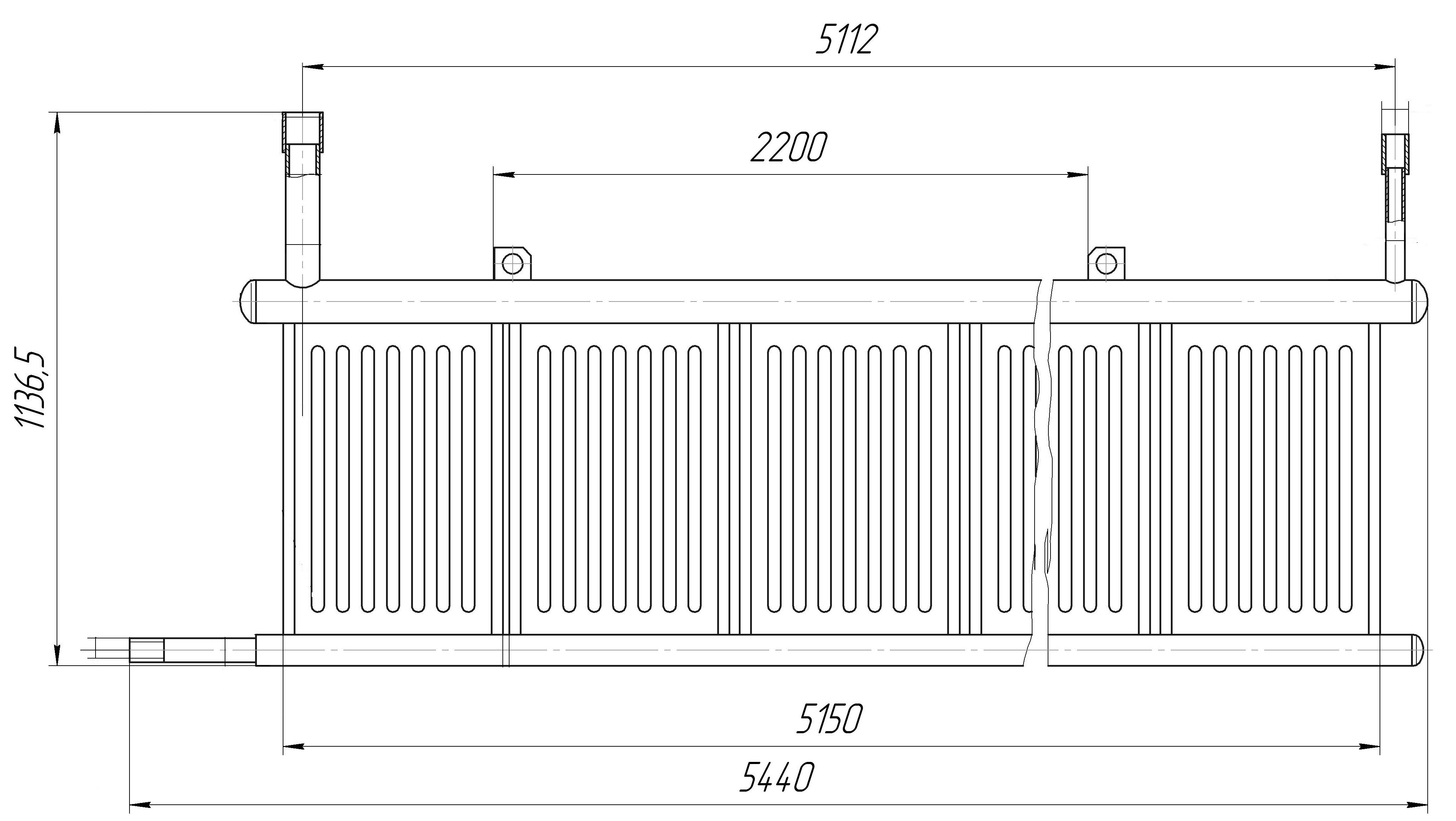

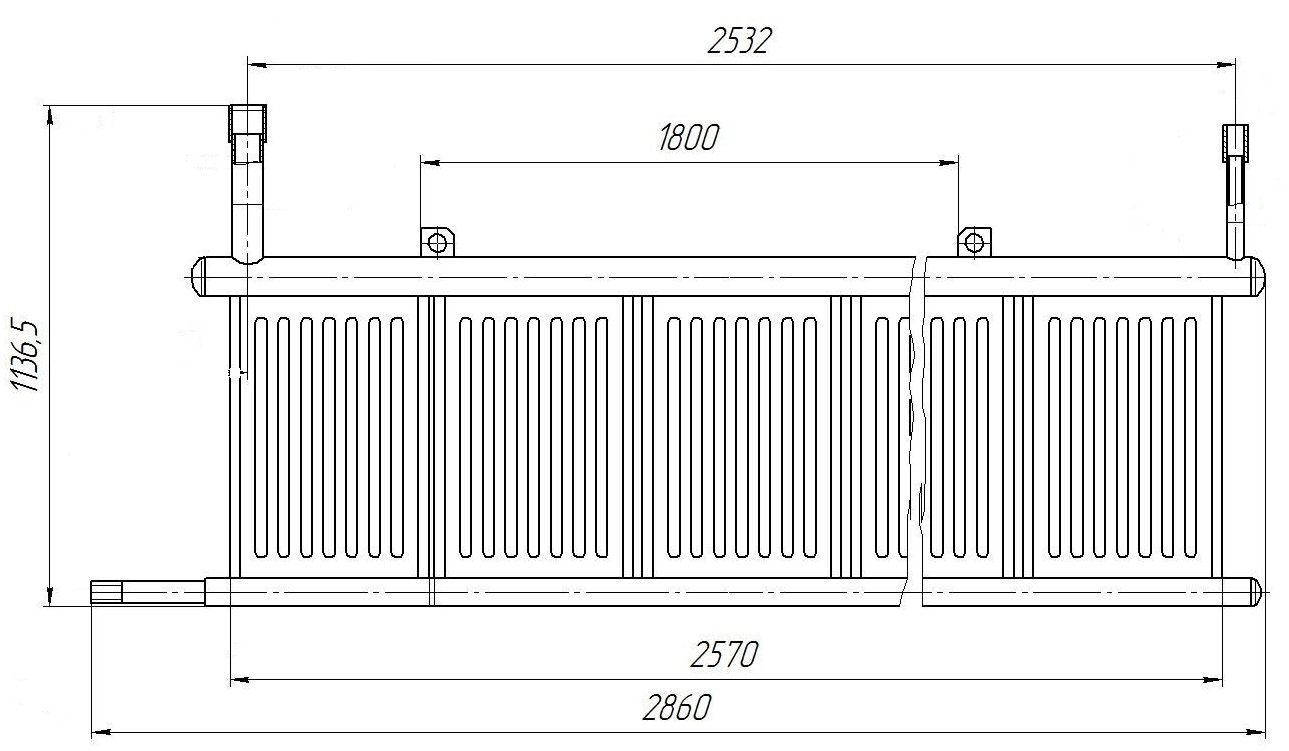

| ИП-30...ИП-90 | ИП-3М | 2860 | 2532 | 2570 | 380 | 1800 | 98 | 5,1 | 0,0176 |
| ИП-120...ИП-320 | ИП-5М | 5440 | 5112 | 5150 | 1370 | 2200 | 193 | 10,2 | 0,0342 |
