Секция трубчатая предназначена для ремонта трубчатых испарителей типа ИТ, входящих в состав аммиачных холодильных установок (АХУ), и используемых для охлаждения жидких хладоносителей (вода, раствор), Изделие предназначено для эксплуатации в районах с умеренным климатом У категории размещение 3 по ГОСТ 15150-69.
Секция трубчатая предназначена для ремонта трубчатых испарителей типа ИТ, входящих в состав аммиачных холодильных установок (АХУ), и используемых для охлаждения жидких хладоносителей (вода, раствор), Изделие предназначено для эксплуатации в районах с умеренным климатом У категории размещение 3 по ГОСТ 15150-69.

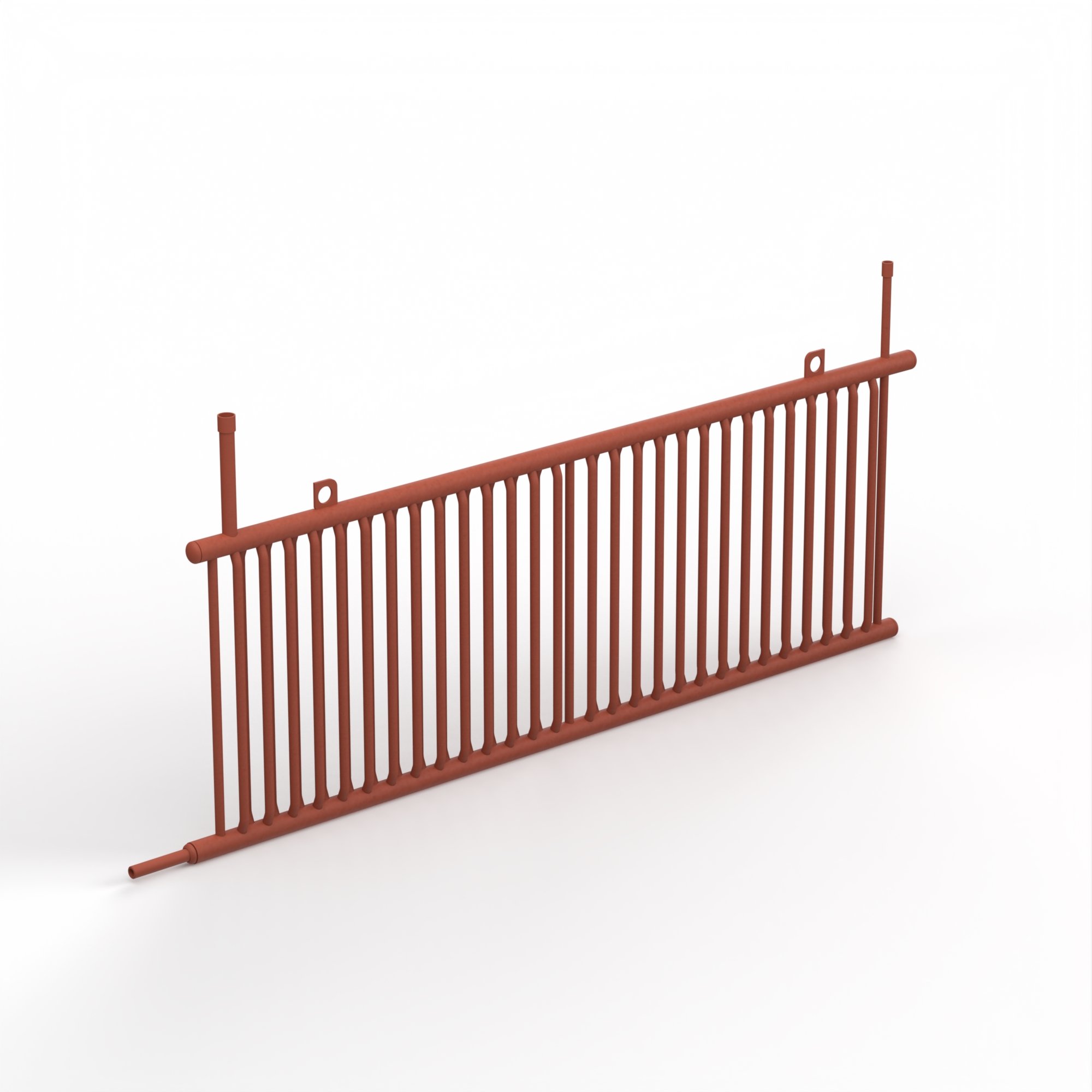

Секция трубчатая состоит из двух коллекторов, выполненных из трубы Ф57x3,5 в который вварены теплообменные трубы Ф25x2,0. Верхний коллектор имеет патрубок выхода парообразного аммиака из секций. Нижний коллектор секции имеет патрубок для выхода масла.
По согласованию с заказчиком в комплект поставки могут входить:
- ответные фланцы;
- ниппеля;
- гайки.
Секции панельные и трубчатые изготавливаются в двух исполнениях:
Исполнение 1- углеродистая сталь окрашенная грунт-эмалью;Исполнение 2 – нержавеющая сталь.
| Применяется для аппаратов | Тип секции | Размеры | Масса | Площадь поверхности теплообмена | ||
|---|---|---|---|---|---|---|
| L | l | l1 | ||||
| Маркировка | мм | мм | мм | кг | м2 | |

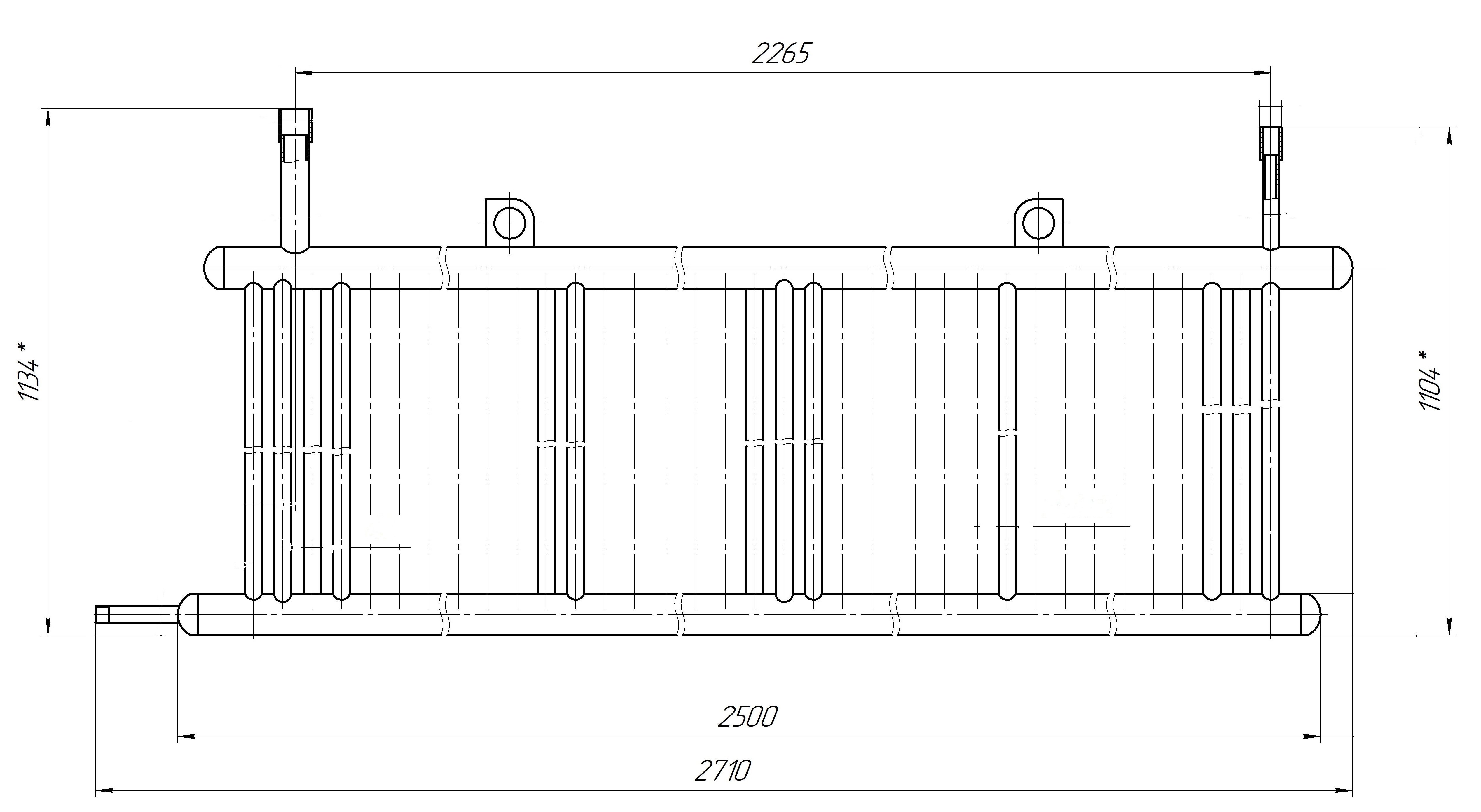

| ИТ-25...ИТ-75 | ИТ-3М | 2710 | 2320 | 2265 | 71 | 4,3 |

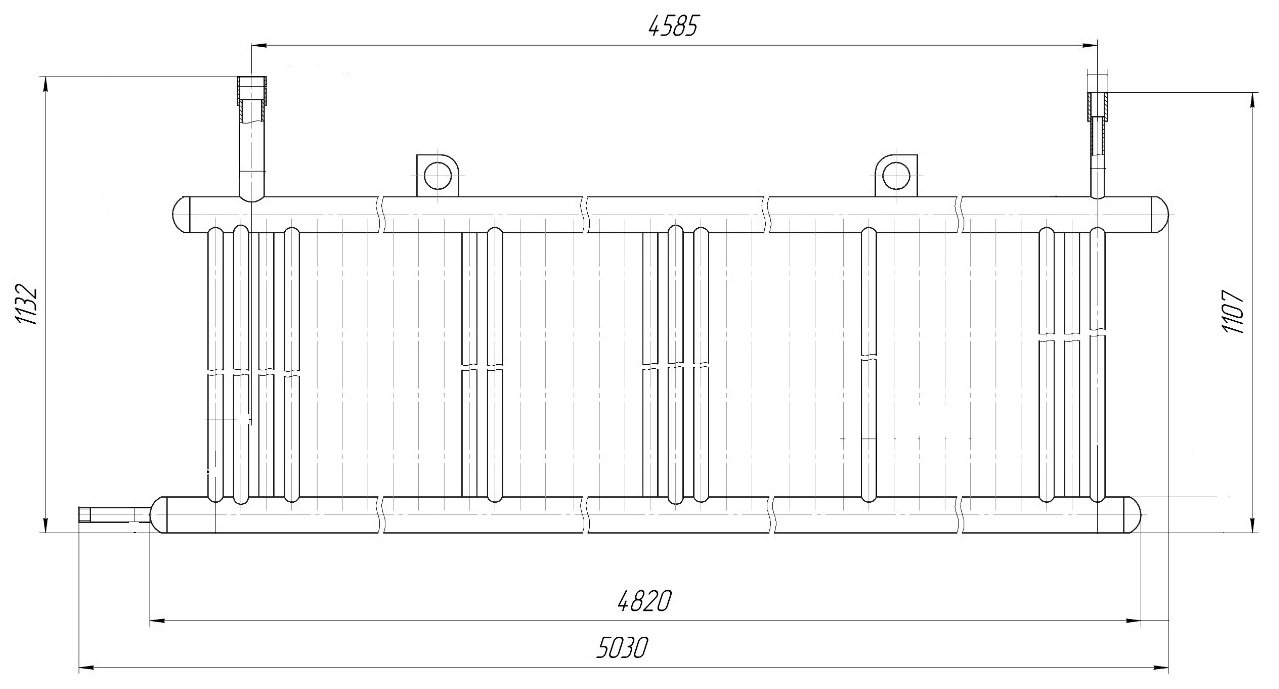

| ИТ-100...ИТ-260 | ИТ-5М | 5030 | 4640 | 4585 | 133,5 | 8,5 |

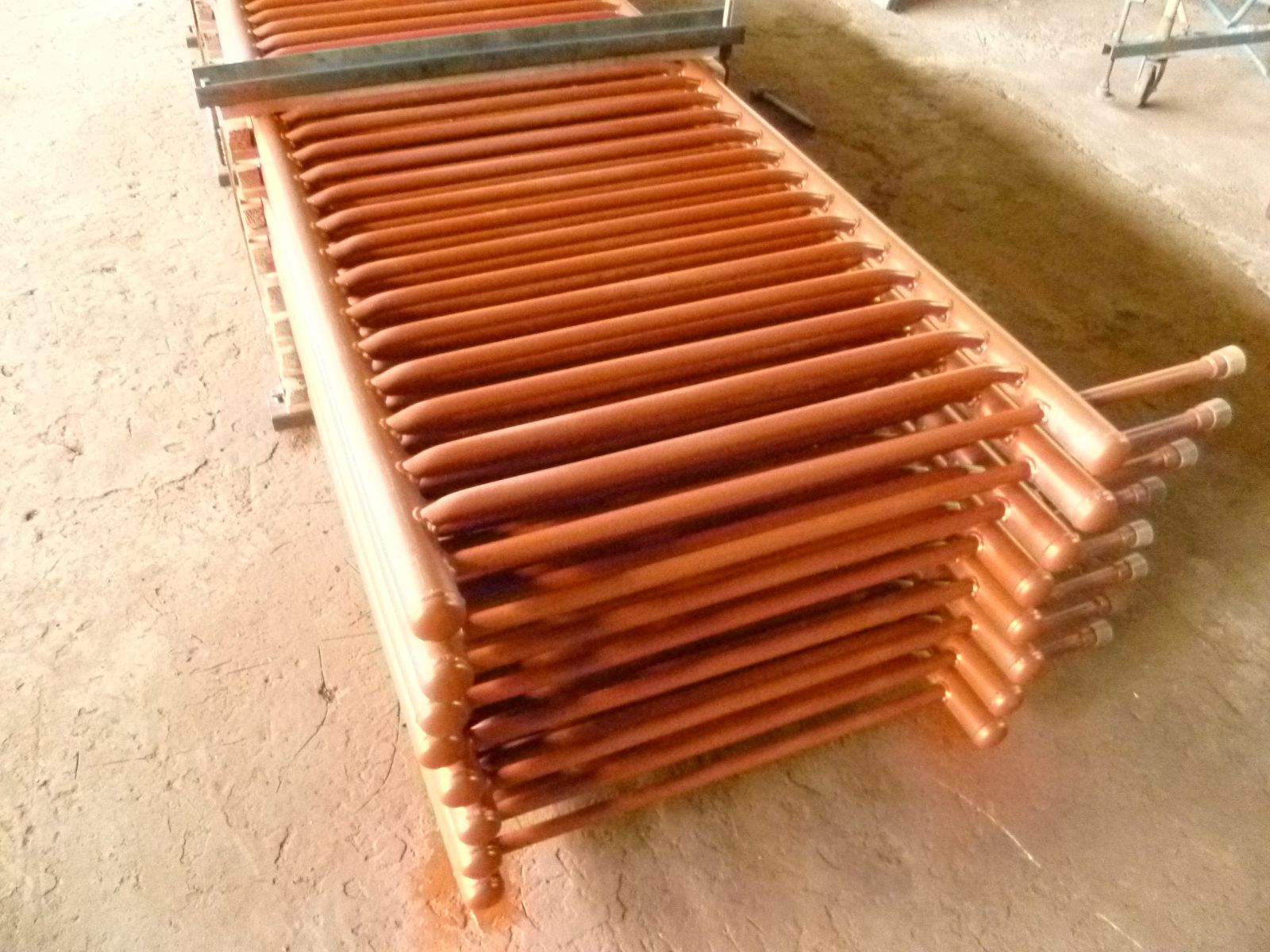

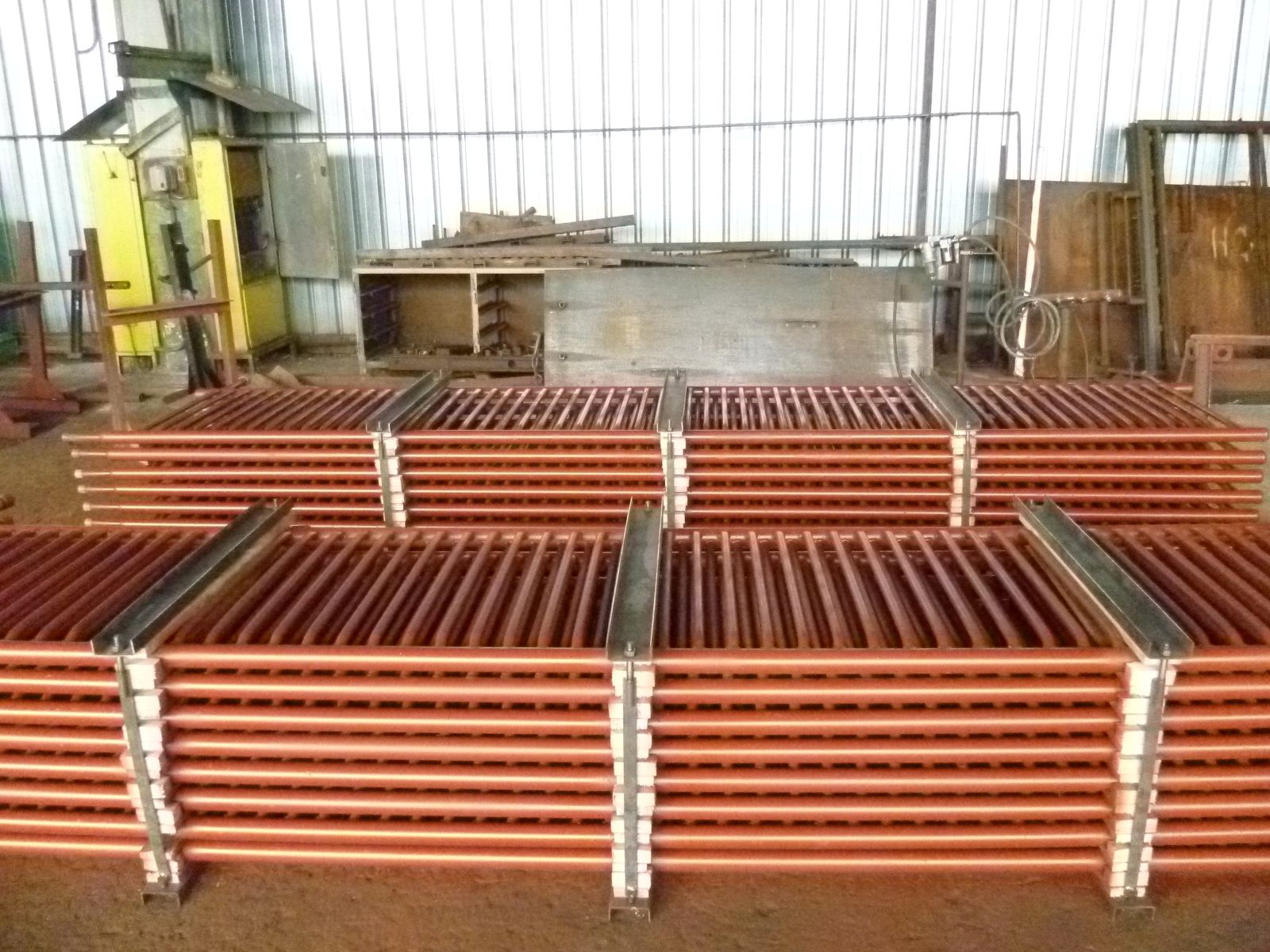

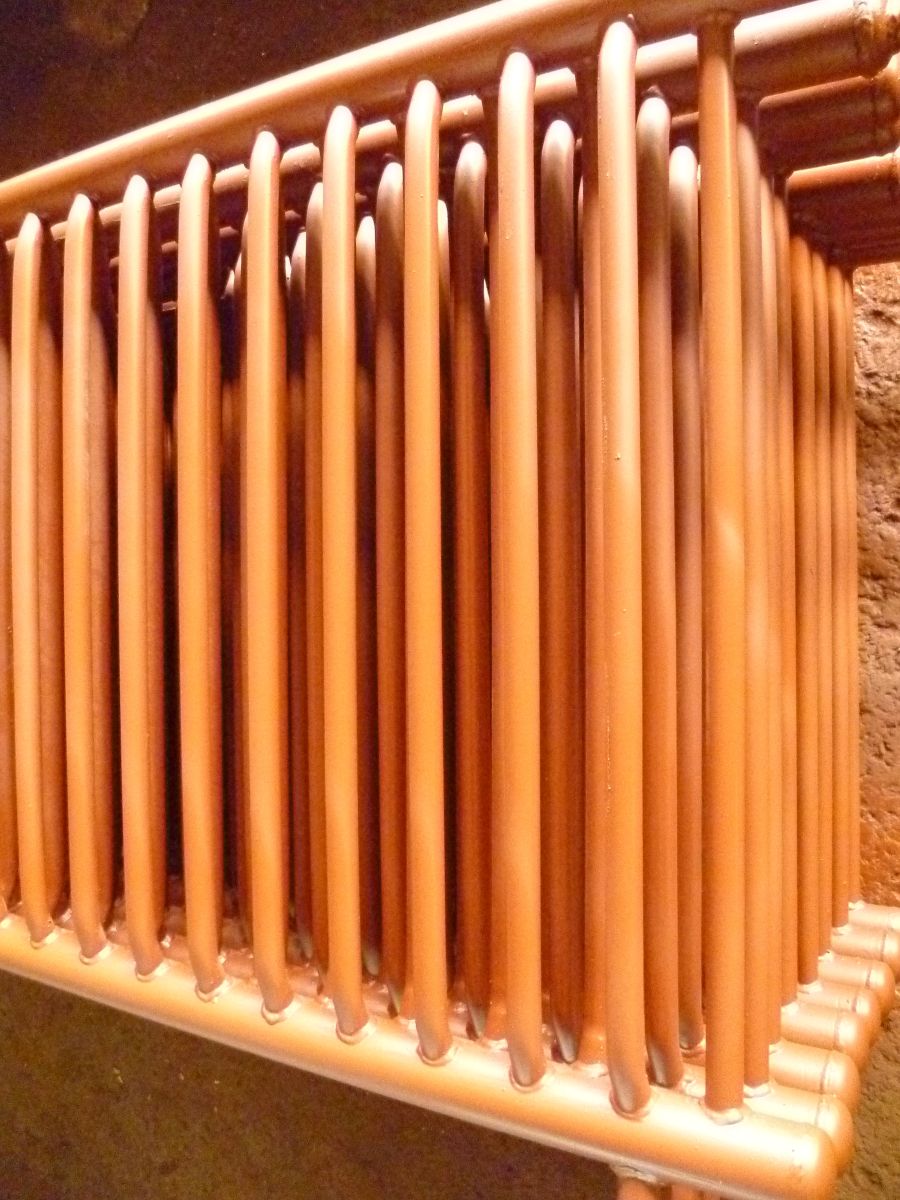

Фотогалерея
