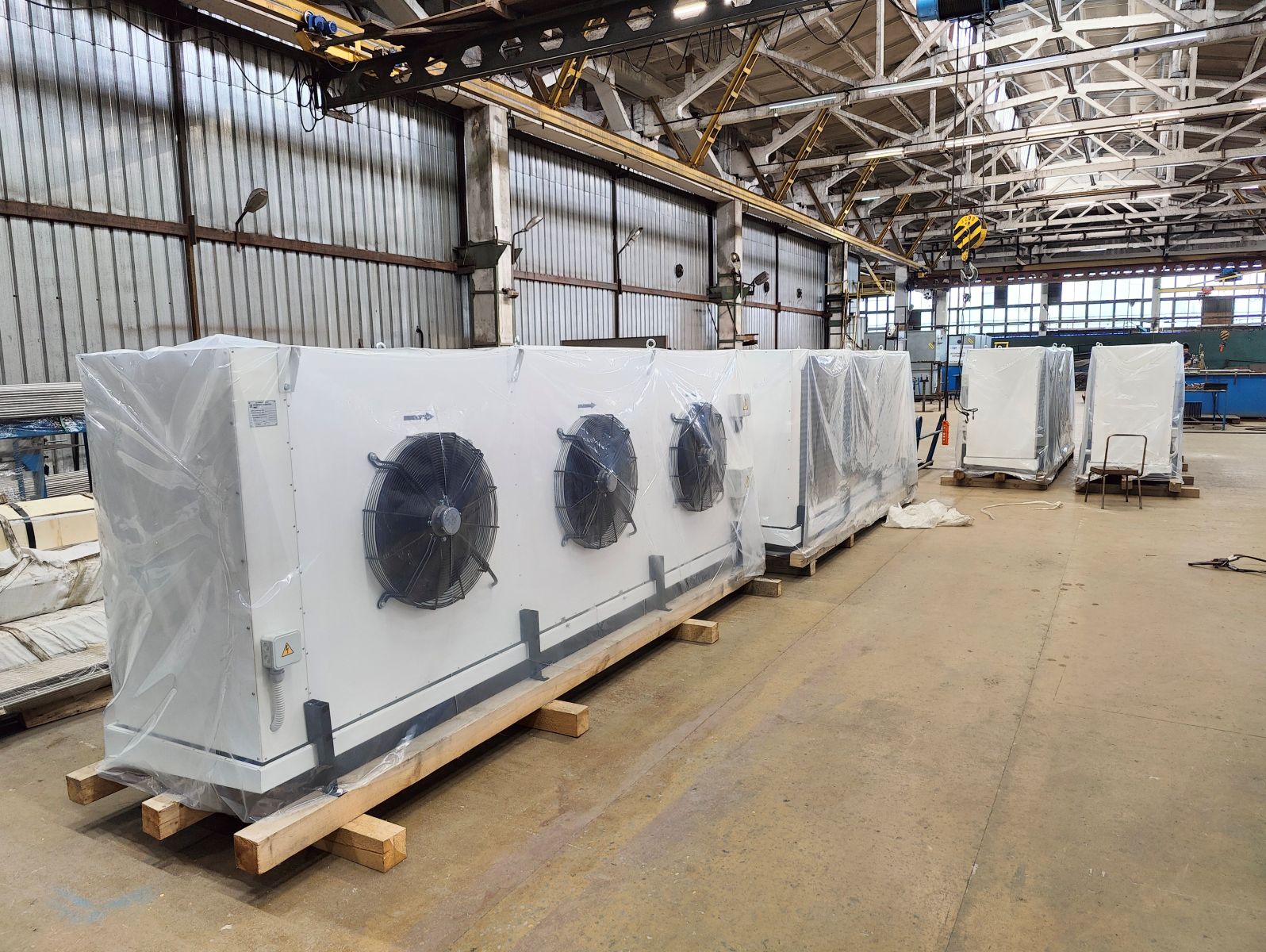

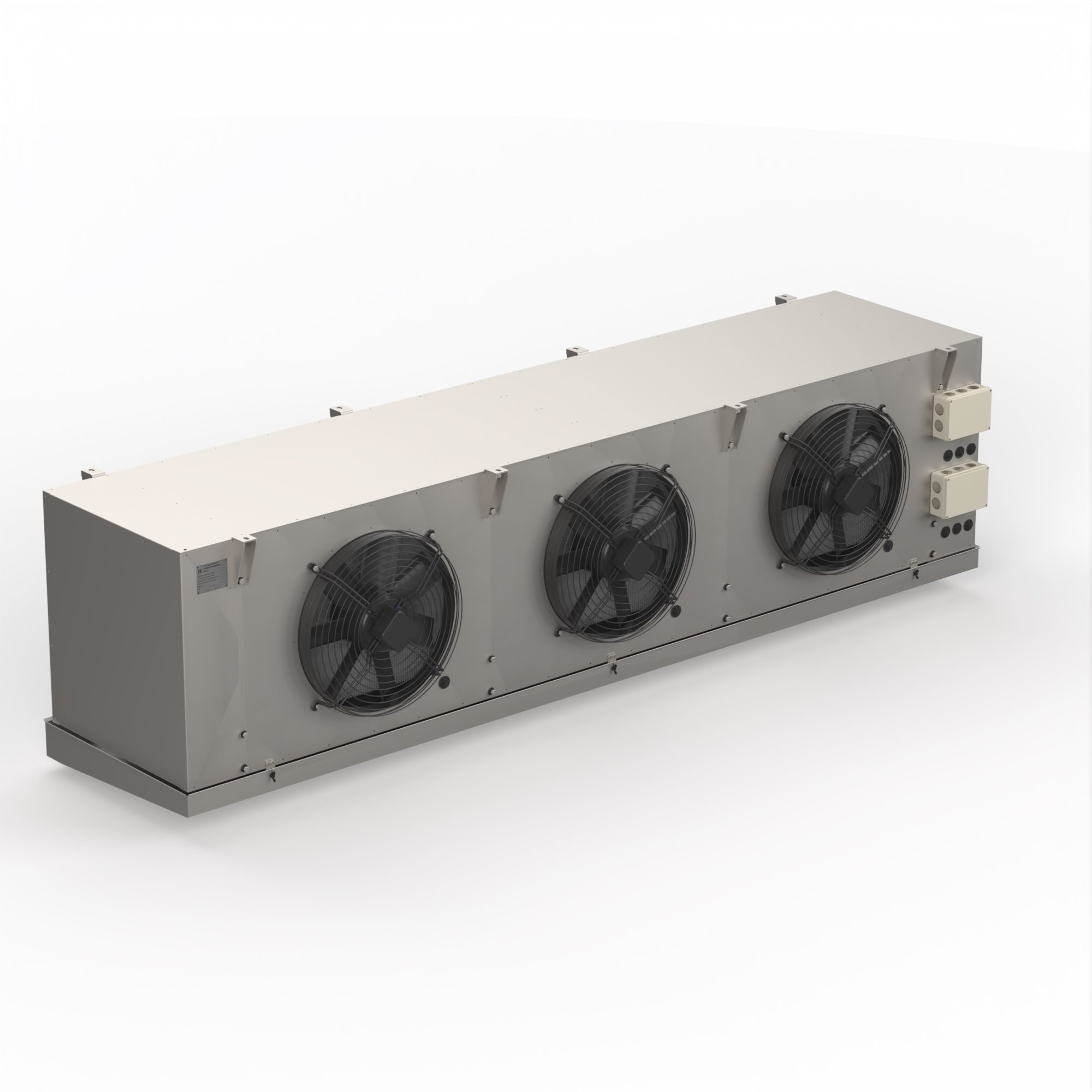

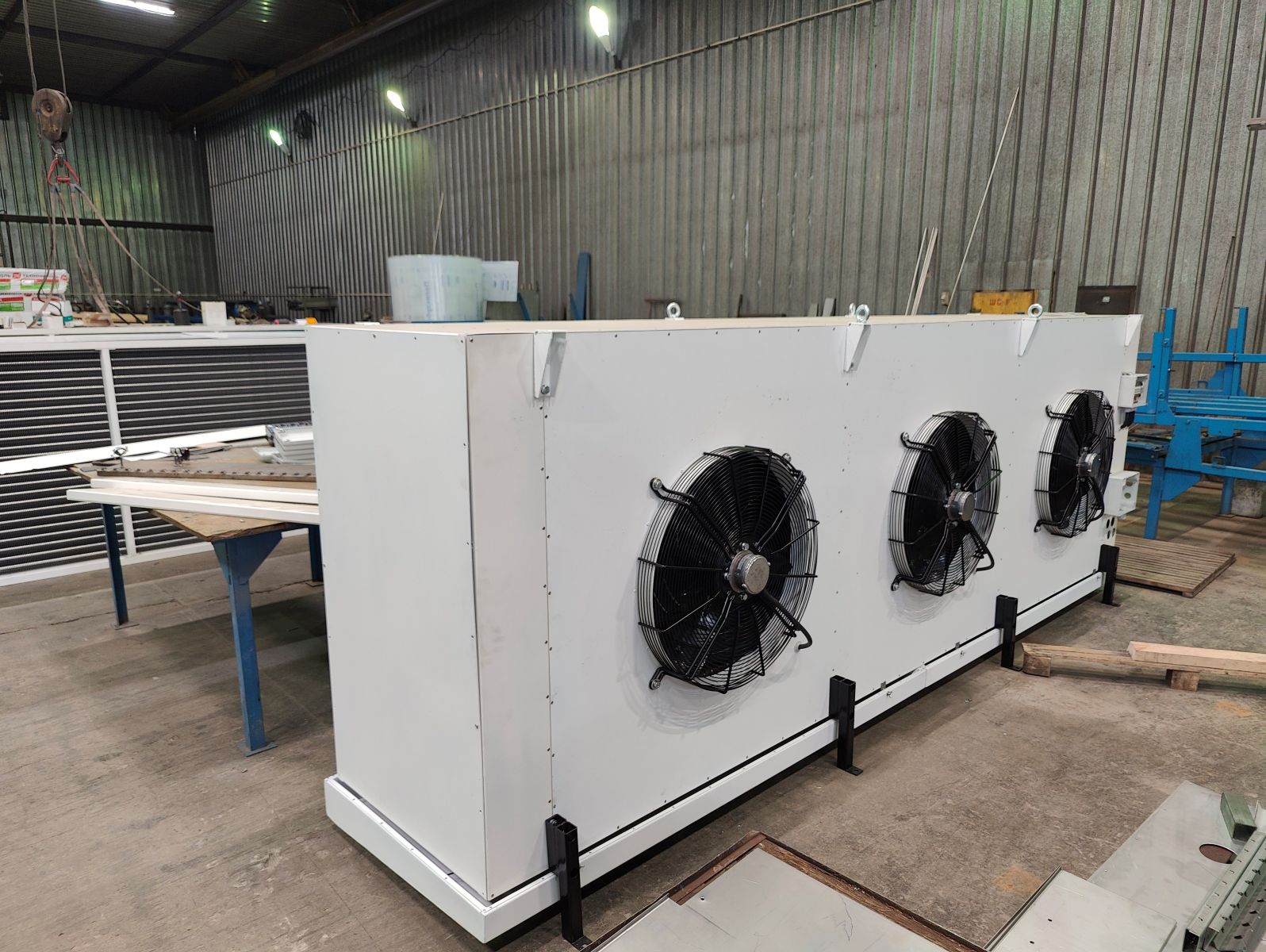

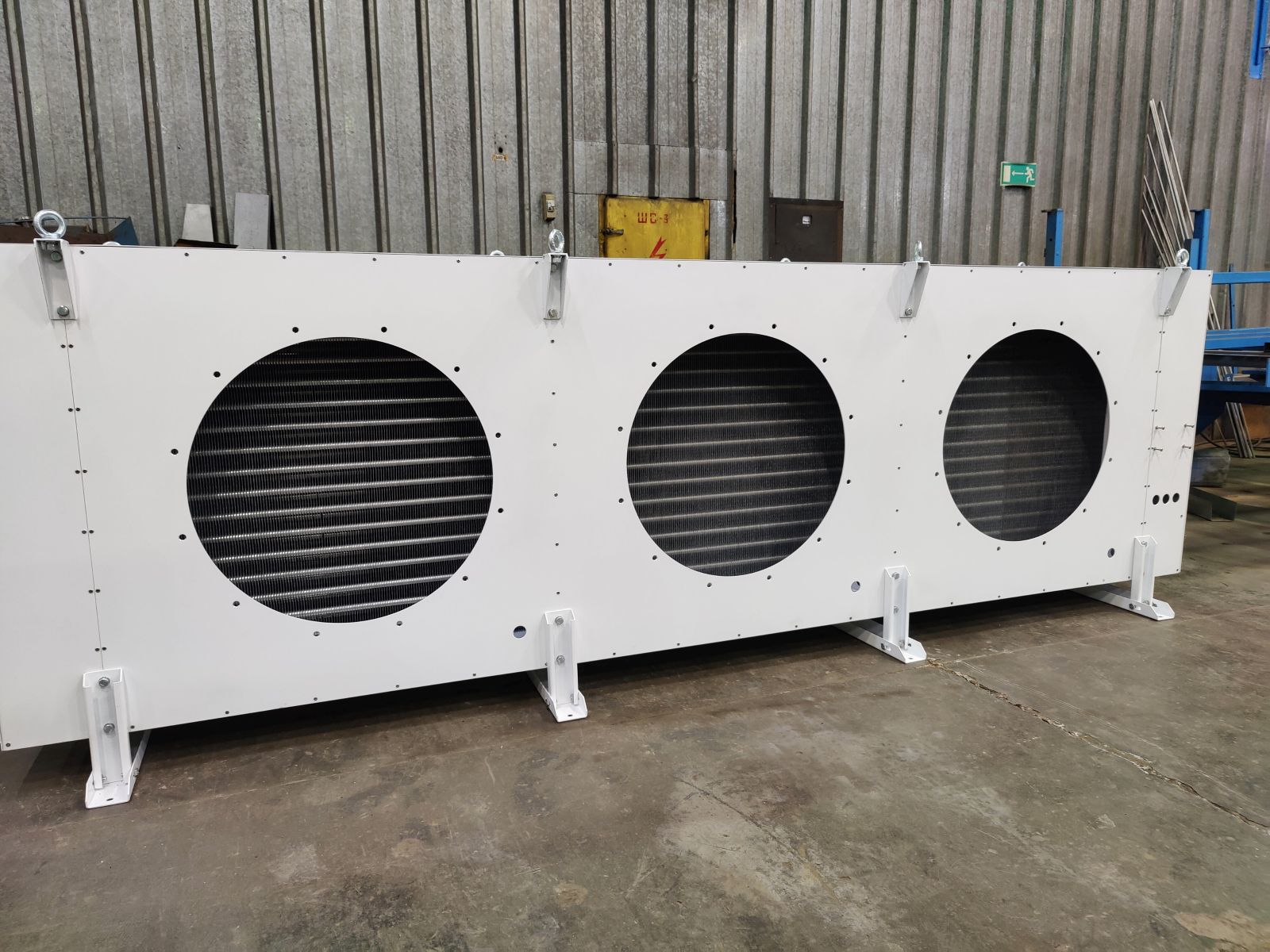

Воздухоохладитель кубический из нержавеющей стали трёхвентиляторный

Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов.

Подробности

Характеристики

Количество вентиляторов

Диаметр вентиляторов, мм

500, 630

Мощность, кВт

12,5...103,5

Площадь теплообмена, м²

73,0...885,4

Шаг оребрения, мм

5,8,12

Хладагент

аммиак, фреон

Хладоносители

пропиленгликоль, этиленгликоль и т.д.

Тип	Площадь теплообмена, м²	Мощность Qn ∆T1=10ºK SC1, кВт	Воздушный поток, м³/ч	Внутренний объем, дм³	Вентилятор (Δ3-400V-50 Hz) nx D mm	Масса, кг	В	С	Н
Серия аммиачных (пропиленгликолевых) кубических воздухоохладитей НВО-АКН (шаг ламелей 8 мм)
НВО-А(П)КН.350.86.626	105.0	37(17,9)	21,300	34.6	3х500	232	835	730	850
НВО-А(П)КН.350.86.629	117.0	40,3(19,3)	21,900	38.3	3х500	276	835	730	850
НВО-А(П)КН.350.88.626	140.0	31,1(22,5)	19,800	46.1	3х500	263	835	730	850
НВО-А(П)КН.350.88.629	155.9	50,6(23,9)	20,900	51.1	3х500	310	835	730	850
НВО-А(П)КН.350.810.626	174.9	53(25,8)	18,600	57.6	3х500	293	835	730	850
НВО-А(П)КН.350.810.629	194.9	58(28,3)	19,500	64.1	3х500	345	835	730	850
НВО-А(П)КН.350.812.626	233.8	64,2(30,6)	18,700	76.9	3х500	389	990	830	850
НВО-А(П)КН.363.86.926	157.5	57,4(27,4)	34,000	52.1	3х560	332	822	730	1150
НВО-А(П)КН.363.86.929	175.4	59,2(29,4)	35,000	58.2	3х630	383	822	730	1150
НВО-А(П)КН.363.86.935	214.7	69,9(32,3)	36,600	70.3	3х630	433	822	730	1150
НВО-А(П)КН.363.88.926	209.9	72,4(34,5)	32,000	69	3х630	377	822	730	1150
НВО-А(П)КН.363.88.929	233.9	74,3(36,5)	33,300	78.2	3х630	435	822	730	1150
НВО-А(П)КН.363.88.935	286.2	87,5(40,4)	35,000	94.3	3х630	495	822	730	1150
НВО-А(П)КН.363.810.926	262.4	84,2(40,1)	30,000	86.2	3х630	421	822	730	1150
НВО-А(П)КН.363.810.929	292.3	90,7(42,7)	31,500	95.5	3х630	481	822	730	1150
НВО-А(П)КН.363.810.935	357.7	102(46,3)	34,000	117.7	3х630	556	822	730	1150
НВО-А(П)КН.363.812.926	314.8	92,9(43,8)	28,000	103.9	3х630	476	922	830	1150
НВО-А(П)КН.363.812.929	350.7	101,1(46,9)	30,000	115	3х630	543	922	830	1150
НВО-А(П)КН.363.812.935	429.2	113,1(50,3)	32,800	141.2	3х630	630	922	830	1150
НВО-А(П)КН.363.86.1229	233.9	80,7(38,7)	45,000	77.6	3х630	458	822	730	1450
НВО-А(П)КН.363.86.1235	286.3	93,1(43,2)	46,800	93.7	3х630	519	822	730	1450
НВО-А(П)КН.363.88.1229	311.8	101,8(48,2)	43,300	103.3	3х630	526	822	730	1450
НВО-А(П)КН.363.88.1235	381.6	117,5(53,4)	45,000	124.8	3Х630	601	822	730	1450
НВО-А(П)КН.363.810.1229	389.7	118,8(55,8)	41,500	129	3Х630	594	822	730	1450
НВО-А(П)КН.363.810.1235	476.9	136,9(60,2)	44,000	155.9	3Х630	682	822	730	1450
НВО-А(П)КН.363.812.1229	467.6	132,6(61,5)	40,000	154.7	3Х630	674	922	830	1450
НВО-А(П)КН.363.812.1235	572.3	153,2(66,6)	43,000	187	3Х630	777	922	830	1450
Серия аммиачных кубических воздухоохладитей НВО-АКН (шаг ламелей 12 мм)
НВО-АКН.350.126.626	73.0	31.4	22,000	34.6	3Х500	221	835	730	850
НВО-АКН.350.126.629	81.5	34.2	22,700	38.3	3Х500	264	835	730	850
НВО-АКН.350.128.626	97.3	40	20,800	46.1	3Х500	248	835	730	850
НВО-АКН.350.128.629	108.6	43.8	216,000	51.1	3Х500	293	835	730	850
НВО-АКН.350.1210.626	121.6	47.2	19,700	57.6	3Х500	274	835	730	850
НВО-АКН.350.1210.629	135.7	51.7	20,600	63.8	3Х500	322	835	730	850
НВО-АКН.350.1212.629	162.3	58	19,700	76.9	3Х500	363	990	830	850
НВО-АКН.363.126.926	109.5	48.8	34,500	51.6	3х630	313	822	730	1150
НВО-АКН.363.126.929	122.2	52.5	35,400	57.2	3х630	361	822	730	1150
НВО-АКН.363.126.935	149.6	56.7	36,600	70.9	3х630	410	822	730	1150
НВО-АКН.363.128.926	146.0	61	32,400	69	3х630	354	822	730	1150
НВО-АКН.363.128.929	162.9	63.8	34,200	78.2	3х630	410	822	730	1150
НВО-АКН.363.128.935	199.4	75.2	36,000	94.3	3х630	464	822	730	1150
НВО-АКН.363.1210.926	182.5	74.9	31,400	86.2	3х630	393	822	730	1150
НВО-АКН.363.1210.929	203.6	81.1	33,000	95.5	3х630	450	822	730	1150
НВО-АКН.363.1210.935	249.2	89.4	35,000	117.7	3х630	518	822	730	1150
НВО-АКН.363.1212.926	218.9	85.2	30,300	103.5	3х630	442	922	830	1150
НВО-АКН.363.1212.929	244.3	92.1	31,800	114.6	3х630	505	922	830	1150
НВО-АКН.363.1212.935	299.0	104.5	34,500	139.2	3х630	579	922	830	1150
НВО-АКН.363.126.1229	162.9	67.8	45,800	77.6	3х630	433	822	730	1450
НВО-АКН.363.126.1235	199.4	78.4	47,500	93.7	3х630	488	822	730	1450
НВО-АКН.363.128.1229	217.2	87.2	44,000	103.3	3х630	492	822	730	1450
НВО-АКН.363.128.1235	265.8	101.2	46,400	124.8	3х630	560	822	730	1450
НВО-АКН.363.1210.1229	271.4	103.9	42,600	129	3х630	552	822	730	1450
НВО-АКН.363.1210.1235	332.2	120.2	45,000	155.9	3х630	631	822	730	1450
НВО-АКН.363.1212.1229	325.7	117.5	41,000	154.7	3х630	623	922	830	1450
НВО-АКН.363.1212.1235	398.7	136.4	44,000	187	3х630	715	922	830	1450
Серия пропиленгликолевых кубических воздухоохладитей НВО-ПКН (шаг ламелей 5 мм) (пропиленгликоль 30% -10°C, воздух 0°C, влажность 85%)
НВО-ПКН.350.56.626	162.2	19.8	19,700	36.7	3х500	259	835	730	850
НВО-ПКН.350.56.629	180.9	20.9	20,300	42	3х500	304	835	730	850
НВО-ПКН.350.58.626	216.2	24.1	18,000	47.5	3х500	294	835	730	850
НВО-ПКН.350.58.629	241.1	25.4	19,200	52.5	3х500	345	835	730	850
НВО-ПКН.350.510.626	270.2	27.6	16,500	58.9	3х500	331	835	730	850
НВО-ПКН.350.510.629	301.4	28.8	18,000	65.2	3х500	386	835	730	850
НВО-ПКН.350.512.629	361.6	31.7	17,000	78.4	3х500	437	990	830	850
НВО-ПКН.363.56.926	243.3	29.8	32,000	56.8	3Х630	371	822	730	1150
НВО-ПКН.363.56.929	271.3	31.4	32,800	62.4	3Х630	424	822	730	1150
НВО-ПКН.363.56.935	332.2	35	36,600	74.5	3Х630	482	822	730	1150
НВО-ПКН.363.58.926	324.3	36.9	29,000	74	3Х630	426	822	730	1150
НВО-ПКН.363.58.929	361.7	38.8	31,000	81.4	3Х630	486	822	730	1150
НВО-ПКН.363.58.935	442.8	41.7	33,300	95.4	3Х630	554	822	730	1150
НВО-ПКН.363.510.926	405.3	42.8	27,500	91.2	3Х630	482	822	730	1150
НВО-ПКН.363.510.929	452.1	44.2	29,000	100.4	3Х630	547	822	730	1150
НВО-ПКН.363.510.935	553.4	46.7	32,000	118.5	3Х630	629	822	730	1150
НВО-ПКН.363.512.926	486.4	46.1	25,500	106.2	3Х630	544	922	830	1150
НВО-ПКН.363.512.929	542.5	48.1	27,500	119.4	3Х630	618	922	830	1150
НВО-ПКН.363.512.935	664.1	51	30,500	141.5	3Х630	715	922	830	1150
НВО-ПКН.363.56.1229	361.8	41.6	42,800	82.8	3Х630	512	822	730	1450
НВО-ПКН.363.56.1235	442.9	45.8	45,000	98.9	3Х630	584	822	730	1450
НВО-ПКН.363.58.1229	482.3	36.3	41,500	108.2	3Х630	595	822	730	1450
НВО-ПКН.363.58.1235	590.4	56.2	43,500	129.6	3х630	684	822	730	1450
НВО-ПКН.363.510.1229	602.8	59.1	39,000	133.5	3х630	678	822	730	1450
НВО-ПКН.363.510.1235	737.9	62.9	41,500	160.4	3Х630	783	822	730	1450
НВО-ПКН.363.512.1229	723.3	64.4	37,000	158.4	3х630	772	922	890	1450
НВО-ПКН.363.512.1235	885.4	67.8	40,500	191.1	3х630	896	922	890	1450

Дополнительные опции:
Корпус — нержавеющая сталь/оцинковванный
Оттайка блока — горячими парами/ТЭН-ми
Оттайка поддона — горячими парами/ТЭН-ми
Оттайка диффузора — гибкими электронагревателями
Теплоизолированный поддон
Исполнение вывода патрубков — правое

Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов в распределительных, производственных и заготовительных холодильниках (помещениях) с использованием различных типов хладогентов (хладоносителей) при насосной подаче хладагента и прямом расширении.

Воздухоохладители производства АО "Орелхолодмаш" разделяются на несколько типов (серий) по назначению, конструкции и исполнению (используемые материалы, технология изготовления; температуры, шаг ламелей; хладагенты и т.д.)

Существующие версии воздухоохладителей серии НВО-АКН, НВО-ПКН, НВО-ФКН:

Аммиачные воздухоохладители
Пропиленгликовые (этиленгликолевые) воздухоохладители
Фреоновые воздухоохладители

Материалы исполнения:
Теплообменный блок: нержавеющая труба 16x0,6 мм (AISI 304), трубный пучок шахматный, 4...12 рядов трубок в направлении потока воздуха, оребрение пластинчатое. Ламель алюминиевая 0,25 мм, материал 8006. Шаг ламелей 5...12 мм. Корпус – АМг.2М. Покрытие – порошковая окраска RAL 9003. Исполнение вывода патрубков - левое.

Все теплообменные блоки воздухоохладителей подвергаются пневматическим испытаниям избыточным давлением на герметичность - 2,0 МПа, на прочность - 2,7 МПа.

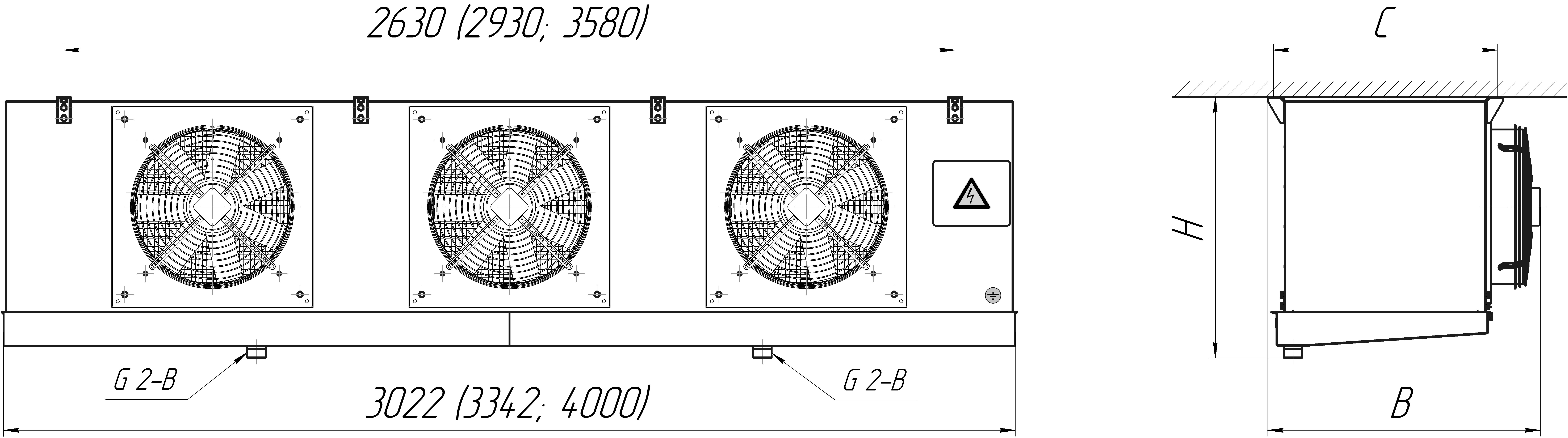

Эскиз

1,8 Мб
