Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов.
| Тип | Площадь теплообмена, м2 | Мощность Qn ∆T1=10ºK SC1, кВт | Воздушный поток, м3/ч | Внутренний объем, дм3 | Вентилятор (Δ3-400V-50 Hz) nx D mm |
Масса, кг |
|---|---|---|---|---|---|---|
| Серия аммиачных двух поточных воздухоохладитей НВО-АДН (шаг ламелей 8 мм) | ||||||
| НВО-АДН.250.86.419 | 104.2 | 25.2 | 15000 | 36.1 | 2х500 | 290 |
| НВО-АДН.250.88.419 | 139 | 31.4 | 14500 | 47.9 | 2х500 | 323 |
| НВО-АДН.250.810.419 | 173.7 | 35.8 | 14000 | 59.8 | 2х500 | 353 |
| НВО-АДН.250.810.519 | 217.1 | 45.3 | 14800 | 74.9 | 2х500 | 401 |
| Серия аммиачных двух поточных воздухоохладитей НВО-АДН (шаг ламелей 12 мм) | ||||||
| НВО-АДН.250.126.419 | 72.6 | 20.7 | 15400 | 36.1 | 2х500 | 228 |
| НВО-АДН.250.128.419 | 96.7 | 26.3 | 14800 | 47.9 | 2х500 | 257 |
| НВО-АДН.250.1210.419 | 120.9 | 31.1 | 14400 | 59.8 | 2х500 | 283 |
| НВО-АДН.250.1210.519 | 151.1 | 39.4 | 15200 | 74.9 | 2х500 | 325 |
| Серия пропиленгликолевых двух поточных воздухоохладитей НВО-ПДН (шаг ламелей 5 мм) (пропиленгликоль 30% -10°C, воздух 0°C, влажность 85%) | ||||||
| НВО-ПДН.250.56.419 | 161 | 20.2 | 14200 | 40.2 | 2х500 | 304 |
| НВО-ПДН.250.58.419 | 214.6 | 25 | 13800 | 51.7 | 2х500 | 342 |
| НВО-ПДН.250.510.419 | 268.2 | 29 | 13000 | 63.3 | 2х500 | 379 |
| НВО-ПДН.250.510.519 | 335.2 | 34.8 | 14000 | 79.4 | 2х500 | 436 |
| Серия пропиленгликолевых двух поточных воздухоохладитей НВО-ПДН (шаг ламелей 8 мм) (пропиленгликоль 30% -10°C, воздух 0°C, влажность 85%) | ||||||
| НВО-ПДН.250.86.419 | 104.2 | 17.4 | 15000 | 40.1 | 2х500 | 284 |
| НВО-ПДН.250.88.419 | 139 | 22.6 | 14500 | 51.7 | 2х500 | 316 |
| НВО-ПДН.250.810.419 | 173.7 | 26.6 | 14000 | 63.9 | 2х500 | 347 |
| НВО-ПДН.250.810.519 | 217.1 | 31.4 | 14800 | 67.6 | 2х500 | 352 |
Дополнительные опции:
Корпус — нержавеющая сталь/оцинковванный
Оттайка блока — горячими парами/ТЭН-ми
Оттайка поддона — горячими парами/ТЭН-ми
Оттайка диффузора — гибкими электронагревателями
Теплоизолированный поддон
Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов в распределительных, производственных и заготовительных холодильниках (помещениях) с использованием различных типов хладогентов (хладоносителей) при насосной подаче хладагента и прямом расширении.
Воздухоохладители производства АО "Орелхолодмаш" разделяются на несколько типов (серий) по назначению, конструкции и исполнению (используемые материалы, технология изготовления; температуры, шаг ламелей; хладагенты и т.д.)
Существующие версии воздухоохладителей серии НВО-АДН, НВО-ПДН, НВО-ФДН:- Аммиачные воздухоохладители
- Пропиленгликовые (этиленгликолевые) воздухоохладители
- Фреоновые воздухоохладители
Материалы исполнения:
Теплообменный блок: нержавеющая труба 16x0,6 мм (AISI 304), трубный пучок шахматный, 4...12 рядов трубок в направлении потока воздуха, оребрение пластинчатое. Ламель алюминиевая 0,25 мм, материал 8006. Шаг ламелей 5...12 мм. Корпус – АМг.2М. Покрытие – порошковая окраска RAL 9003. Исполнение вывода патрубков - левое.
Все теплообменные блоки воздухоохладителей подвергаются пневматическим испытаниям избыточным давлением на герметичность - 2,0 МПа, на прочность - 2,7 МПа.

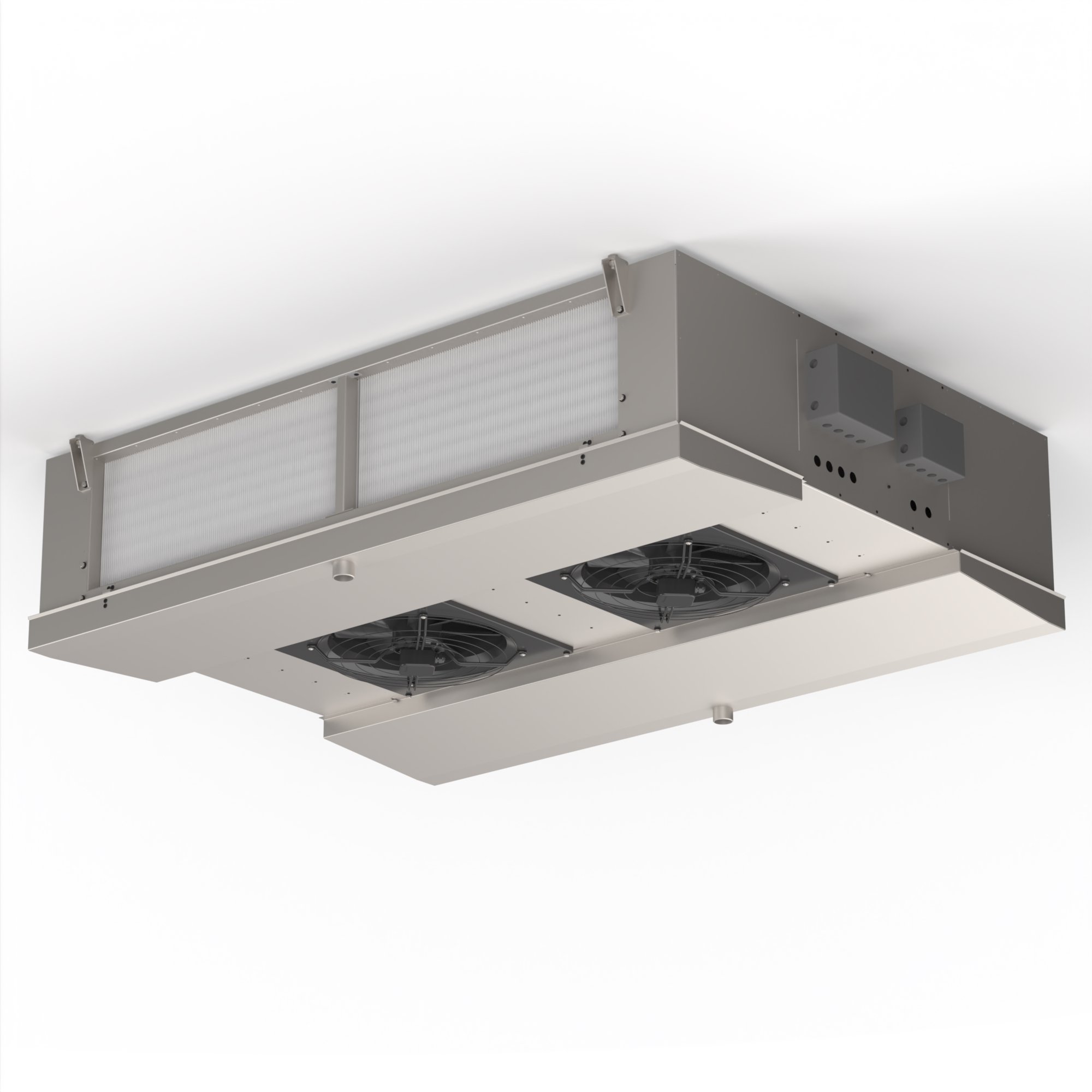

Фотогалерея
