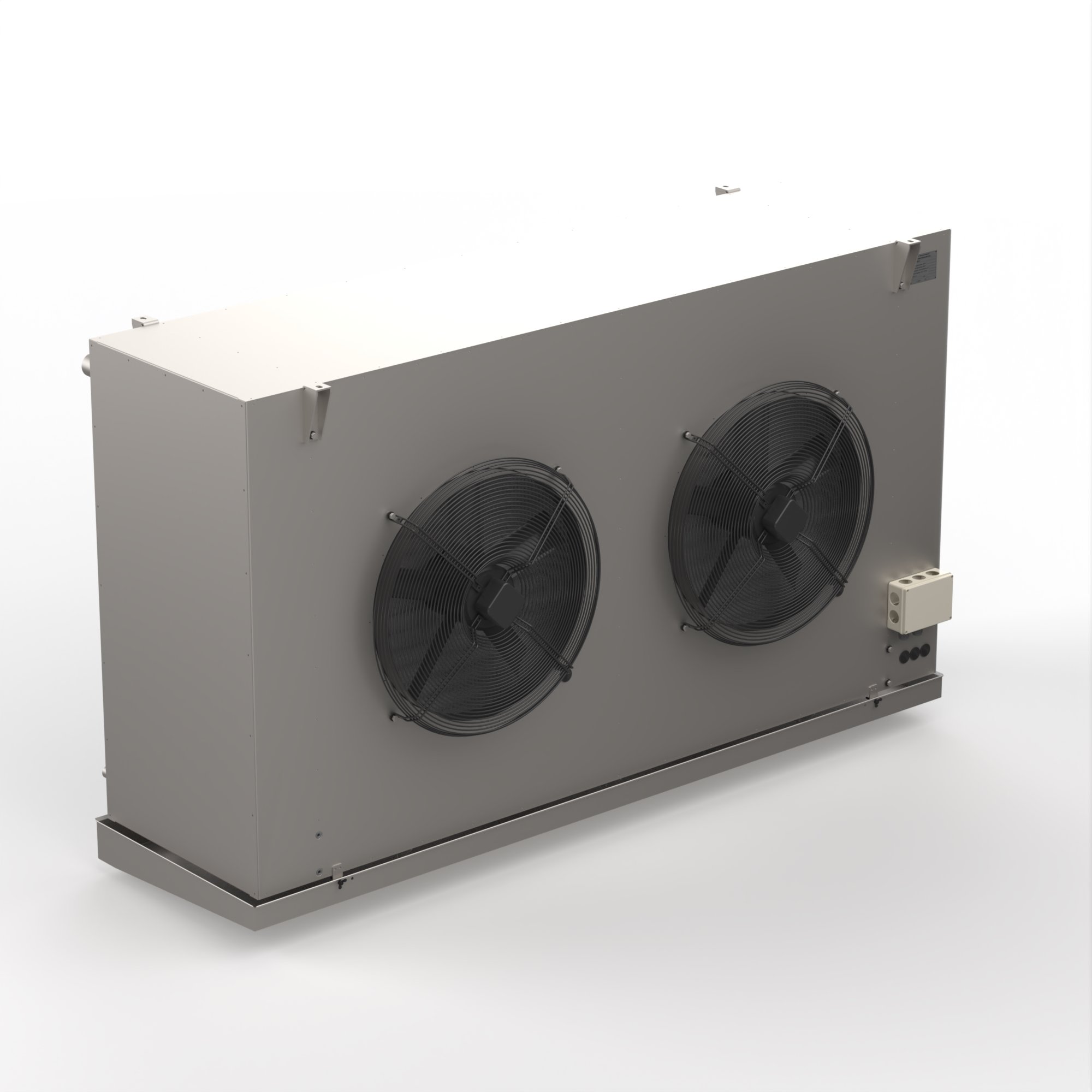

Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов.

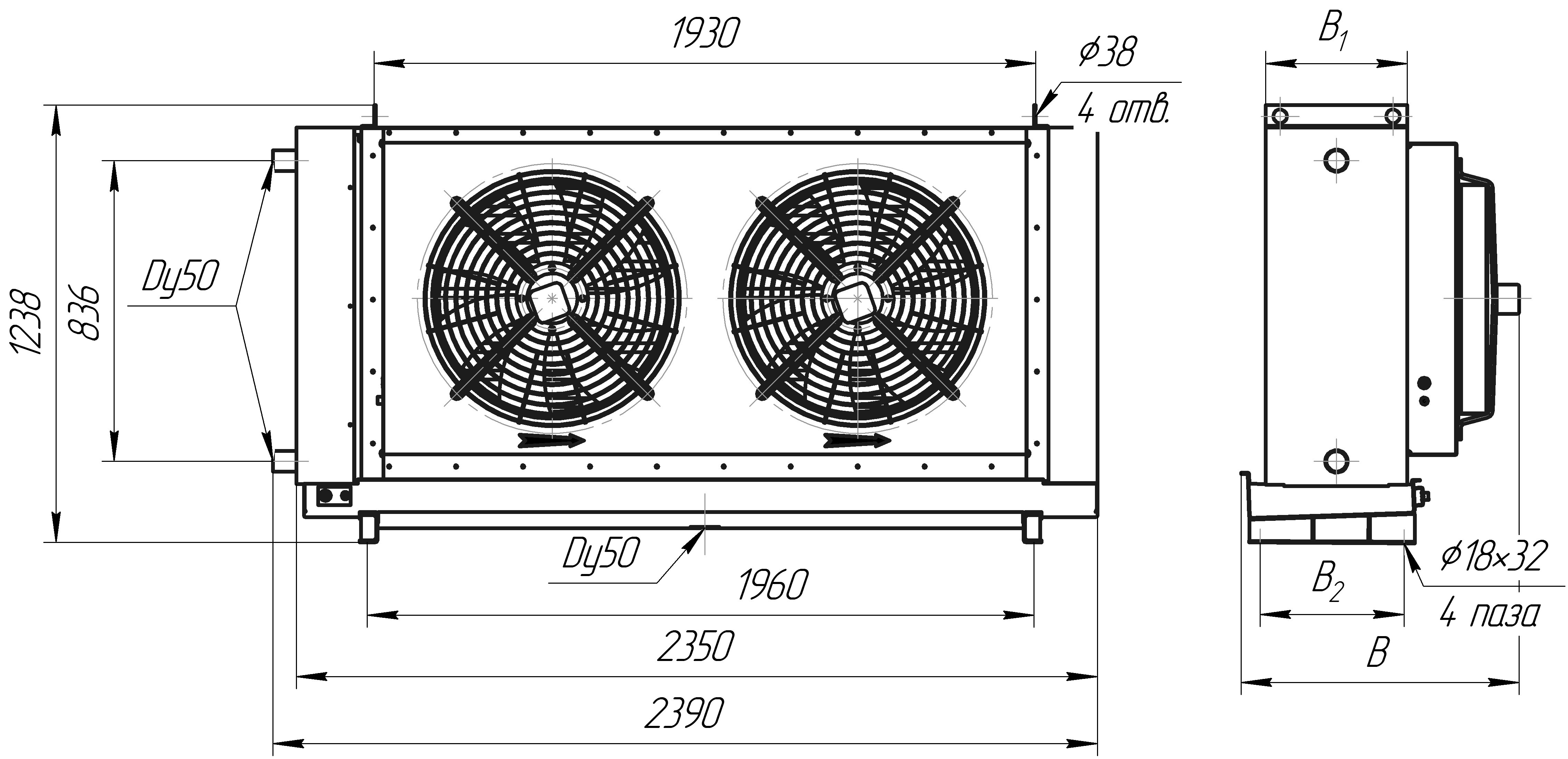

| Тип | Площадь теплообмена, м2 | Мощность Qn ∆T1=10ºK SC1, кВт | Воздушный поток, м3/ч | Внутренний объем, дм3 | Вентилятор (Δ3-400V-50 Hz) nx D mm |
Масса, кг | В | С | Н |
|---|---|---|---|---|---|---|---|---|---|
| Серия аммиачных кубических воздухоохладителей (шаг ламели 8мм) | |||||||||
| НВО-АКЦ.263.84.919 | 115.9 | 29.9 | 0 | 34 | 2х630 | 744 | 771 | 388 | 415 |
| НВО-АКЦ.263.86.919 | 181.5 | 46.8 | 24000 | 51 | 2х630 | 990 | 921 | 532 | 565 |
| НВО-АКЦ.263.88.919 | 231.9 | 59.6 | 23000 | 68 | 2х630 | 1238 | 1071 | 676 | 715 |
| НВО-АКЦ.263.810.919 | 303.5 | 78.1 | 21500 | 85 | 2Х630 | 1482 | 1217 | 820 | 860 |
| Серия аммиачных кубических воздухоохладителей (шаг ламели 12мм) | |||||||||
| НВО-АКЦ.263.124.919 | 77.3 | 20 | 12000 | 34 | 2Х630 | 551 | 771 | 388 | 415 |
| НВО-АКЦ-263.126.919 | 121 | 31.2 | 19600 | 51 | 2Х630 | 733 | 921 | 532 | 565 |
| НВО-АКЦ.263.128.919 | 154.6 | 39.8 | 24000 | 68 | 2Х630 | 917 | 1071 | 676 | 715 |
| НВО-АКЦ.263.1210.919 | 202.3 | 52.1 | 23000 | 85 | 2Х630 | 1098 | 1217 | 820 | 860 |
Дополнительные опции:
Оттайка блока - горячими парами/ТЭН-ми
Оттайка поддона - горячими парами/ТЭН-ми
Оттайка диффузора - гибкими электронагревателями
Теплоизолированный поддон
Исполнение вывода патрубков - правое
Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов в распределительных, производственных и заготовительных холодильниках (помещениях).
Уникальность данных воздухоохладителей заключается в покрытии, полученным методом горячего цинкования. Данное покрытие создает не только антикоррозионный барьер, но также обеспечивает электрохимическую защиту стали.
Материалы исполнения:
Теплообменный блок: труба из углеродистой стали 25х1,5 мм, трубный пучок коридорный 76х70 мм, 4, 6, 8, 10 рядов трубок в направлении потока воздуха, оребрение пластинчатое. Шаг ламелей 8, 12, 16, 24 мм. Ламель из углеродистой стали 0,3 мм, защитное покрытие – горячие цинкование 80-100 мкм.
Все теплообменные блоки воздухоохладителей подвергаются пневматическим испытаниям избыточным давлением на герметичность - 1,6 МПа, на прочность - 2,1 МПа.
