Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов.

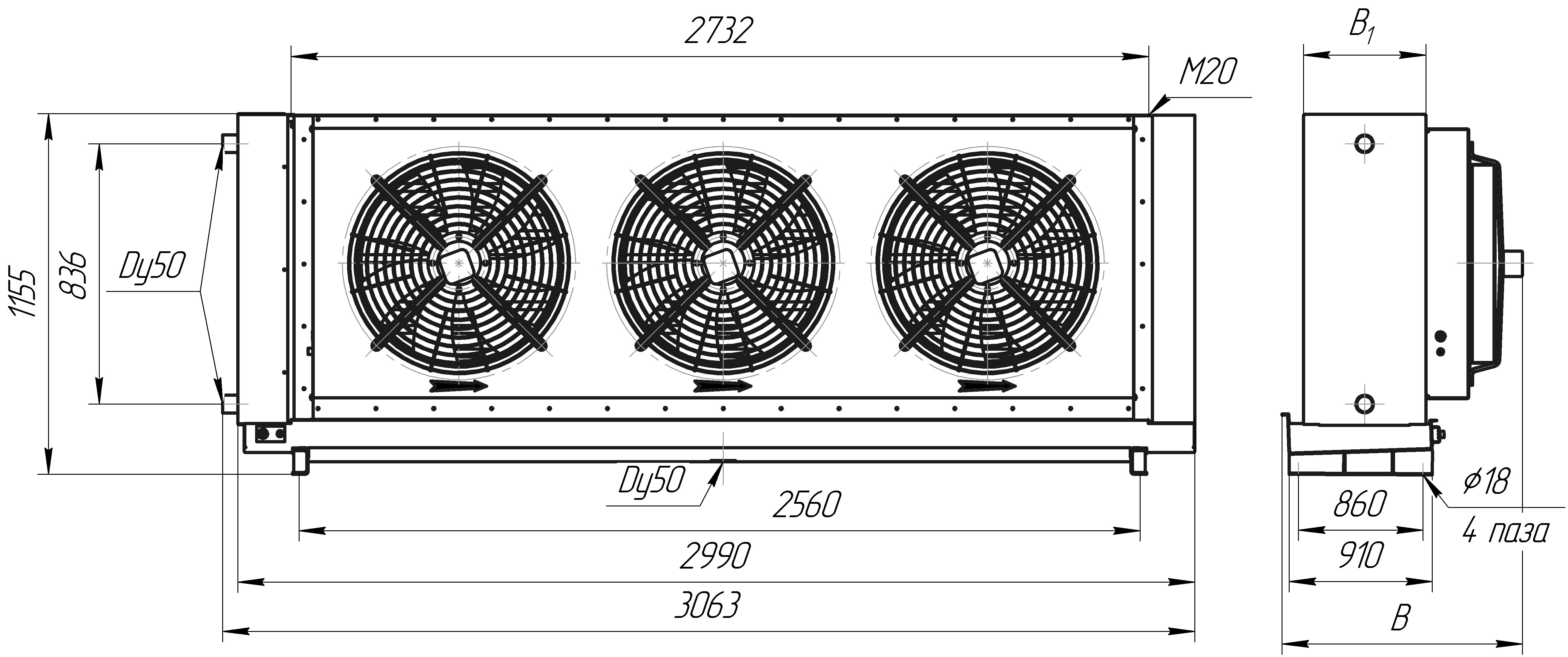

| Тип | Площадь теплообмена, м2 | Мощность Qn ∆T1=10ºK SC1, кВт | Воздушный поток, м3/ч | Внутренний объем, дм3 | Вентилятор (Δ3-400V-50 Hz) nx D mm |
Масса, кг | В | С | Н |
|---|---|---|---|---|---|---|---|---|---|
| Серия аммиачных кубических воздухоохладителей (шаг ламели 8мм) | |||||||||
| НВО-АКЦ.363.88.926 | 320 | 82.4 | 35500 | 113 | 3х630 | 1580 | 1137 | 820 | 860 |
| НВО-АКЦ.363.810.926 | 405 | 104.3 | 34000 | 113 | 3х630 | 1597 | 1137 | 820 | 860 |
| Серия аммиачных кубических воздухоохладителей (шаг ламели 12мм) | |||||||||
| НВО-АКЦ.363.1210.926 | 270 | 69.6 | 35500 | 113 | 3х630 | 1183 | 1137 | 820 | 860 |
Дополнительные опции:
Оттайка блока - горячими парами/ТЭН-ми
Оттайка поддона - горячими парами/ТЭН-ми
Оттайка диффузора - гибкими электронагревателями
Теплоизолированный поддон
Исполнение вывода патрубков - правое
Воздухоохладители применяются на промышленных предприятиях для охлаждения воздуха в камерах хранения и замораживания продуктов в распределительных, производственных и заготовительных холодильниках (помещениях).
Уникальность данных воздухоохладителей заключается в покрытии, полученным методом горячего цинкования. Данное покрытие создает не только антикоррозионный барьер, но также обеспечивает электрохимическую защиту стали.
Материалы исполнения:
Теплообменный блок: труба из углеродистой стали 25х1,5 мм, трубный пучок коридорный 76х70 мм, 4, 6, 8, 10 рядов трубок в направлении потока воздуха, оребрение пластинчатое. Шаг ламелей 8, 12, 16, 24 мм. Ламель из углеродистой стали 0,3 мм, защитное покрытие – горячие цинкование 80-100 мкм.
Все теплообменные блоки воздухоохладителей подвергаются пневматическим испытаниям избыточным давлением на герметичность - 1,6 МПа, на прочность - 2,1 МПа.
